Запчасти Komatsu PC38UU-2 СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

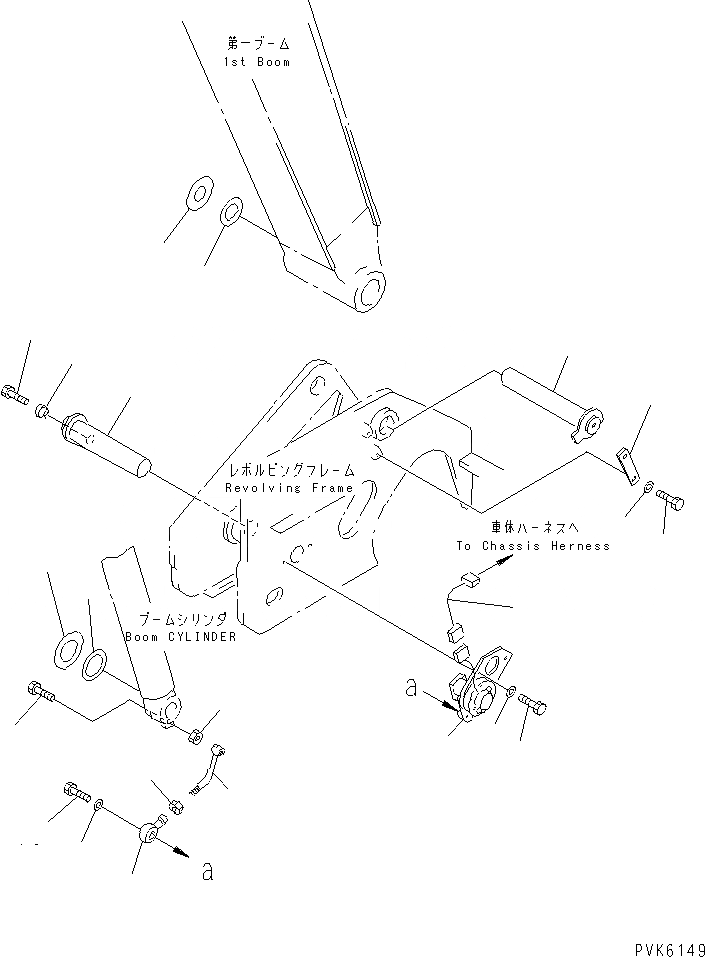

Схема запчастей Komatsu PC38UU-2 - СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21

Артикул

Название

Примечание

Количество

1

21X-70-21160

PIN

2

20R-70-11250

PLATE

3

01010-81225

BOLT

4

01643-31232

WASHER

5

21X-70-21360

SPACER, 1.0MM

5

20T-70-19130

SPACER, 1.0MM

6

21X-70-21350

SPACER, 0.5MM

6

20S-70-71630

SPACER, 0.5MM

7

21X-70-21311

PIN

8

20T-70-81750

SPACER, 0.5MM

8

424-46-12540

SHIM, 0.5MM

9

20T-70-81730

SPACER, 1.0MM

9

201-70-23140

SPACER, 1.0MM

10

20T-70-41160

SPACER

11

01010-81635

BOLT

12

21X-70-21800

SENSOR ASS'Y,BOOM (SEE FIG.J1310-51A0)

13

01010-81025

BOLT

14

01643-31032

WASHER

15

21X-70-21780

ROD

16

01090-51040

BOLT

17

04250-81056

END

18

01582-11008

NUT

19

01010-81035

BOLT

20

01643-31032

WASHER

21

21X-06-21310

WIRING HARNESS

Выбрано товаров: 25
