Запчасти Komatsu PC380LC-6K ЛИНИЯ LS(ЛИНИЯ НАСОСА И E.P.C. КЛАПАН)(№K-K999) ГИДРАВЛИКА

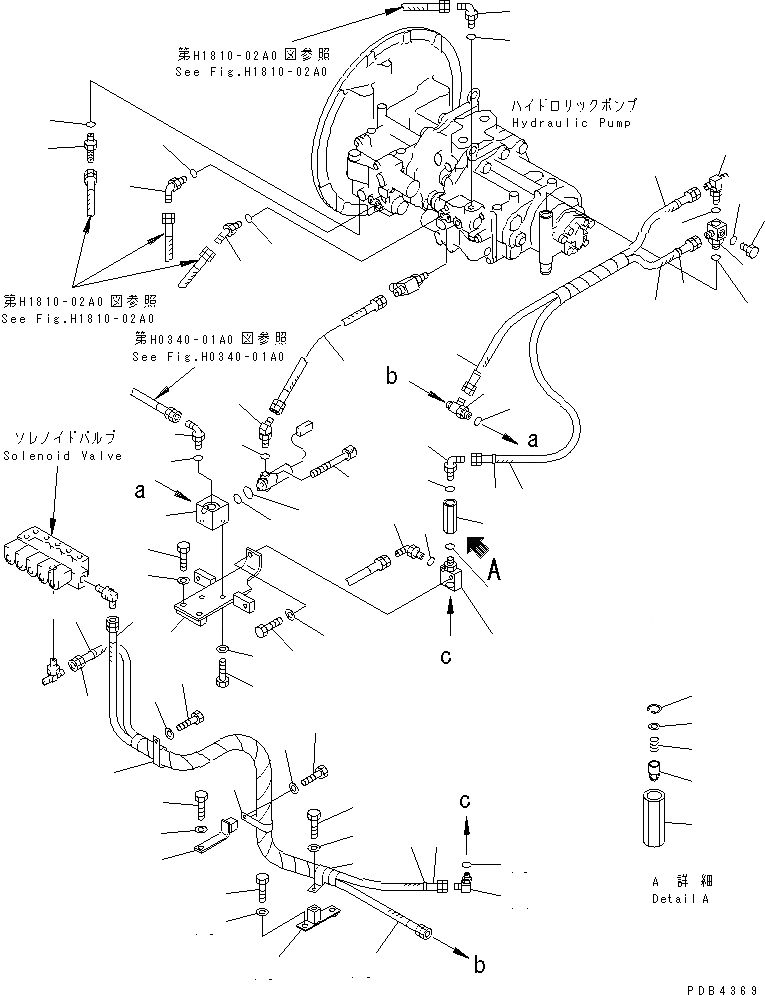

Схема запчастей Komatsu PC380LC-6K - ЛИНИЯ LS(ЛИНИЯ НАСОСА И E.P.C. КЛАПАН)(№K-K999) ГИДРАВЛИКА
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
22
23
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56

Артикул

Название

Примечание

Количество

1

20Y-62-22341

TEE

2

07002-02434

O-RING

3

07235-10315

ELBOW

4

07002-02034

O-RING

5

07235-10210

ELBOW

6

07002-11423

O-RING

7

07236-10210

ELBOW

8

07002-11423

O-RING

9

07040-11007

PLUG

10

07002-01023

O-RING

|11

207-62-68340

HOSE ASS'Y

11

20Y-62-22790

BAND¤ RED

12

207-62-K2330

HOSE

13

207-62-K2430

HOSE

|14

207-62-68330

HOSE ASS'Y

14

20Y-62-22790

BAND¤ RED

15

207-62-K2360

HOSE

16

207-62-62551

BRACKET

17

01010-81230

BOLT

18

01643-31232

WASHER

19

207-62-62120

PLATE

20

01010-81230

BOLT

21

01643-31232

WASHER

22

04435-52112

CLIP

23

208-06-19170

CLIP

24

01010-81225

BOLT

25

01643-31232

WASHER

26

207-62-K2310

HOSE

27

207-62-62531

BRACKET

28

01010-81260

BOLT

29

01643-31232

WASHER

30

20Y-62-29110

BLOCK

31

01010-81025

BOLT

32

01643-31032

WASHER

33

700-93-11320

O-RING

34

07000-02011

O-RING

35

203-60-62220

BOLT

36

20Y-62-23460

ELBOW

37

07002-01423

O-RING

38

209-62-57210

TEE

39

07002-02034

O-RING

40

07235-10315

ELBOW

41

07002-02034

O-RING

42

20Y-62-15910

TEE

43

07002-02034

O-RING

44

07235-10315

ELBOW

45

07002-02034

O-RING

46

07235-10311

ELBOW

|46

207-62-33920

ELBOW

47

07002-01423

O-RING

48

01010-81230

BOLT

49

01643-31232

WASHER

|50

205-60-64300

CHECK VALVE ASS'Y

50

04065-01410

RING

51

205-60-64290

BODY

52

205-60-51390

POPPET

53

205-60-51410

SPRING

54

205-60-51420

SEAT

55

07235-10315

ELBOW

56

07002-02034

O-RING

Выбрано товаров: 60
