Запчасти Komatsu PC360LC-10 ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ, РУКОЯТЬ ANTI-DROP КЛАПАН ТРУБЫ ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ

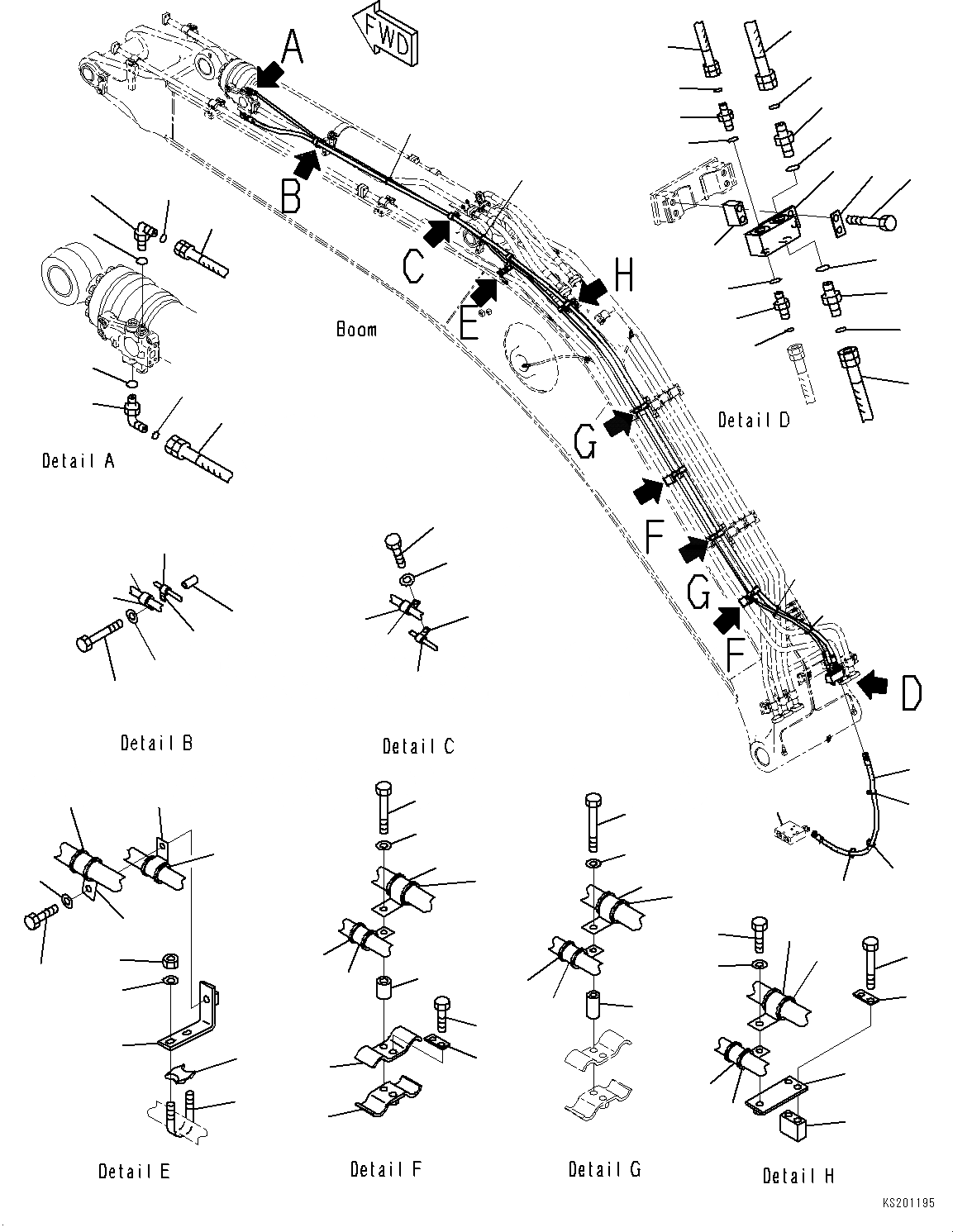

Схема запчастей Komatsu PC360LC-10 - ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ, РУКОЯТЬ ANTI-DROP КЛАПАН ТРУБЫ ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ
59
60
61
14
73
73
57
56
58
13
47
48
45
44
43
46
52
55
51
54
50
49
53
73
73
11
11
7
5
6
3
4
1
6
5
7
13
14
10
8
9
2
9
8
10
12
12
12
74
35
36
34
33
40
39
38
37
41
42
26
28
27
32
31
30
29
17
18
19
22
23
15
16
21
20
25
24
68
64
63
62
66
65
69
67
70
72
71

Артикул

Название

Примечание

Количество

1

207-62-73570

Block

2

20Y-62-45280

Plate

3

01010-81290

Bolt

4

20Y-62-13450

Plate

5

02781-00522

Union

6

07002-12434

O-Ring

7

02896-11015

O-Ring

8

02781-00315

Union

9

07002-12034

O-Ring

10

02896-11009

O-Ring

11

207-62-45780

Hose

12

08034-20519

Band

13

02762-00558

Hose, Face Seal Type

14

207-62-45850

Hose

15

207-62-54760

Clamp

16

207-62-55160

Clamp

17

01010-81235

Bolt

18

20Y-62-13450

Plate

19

175-40-22540

Spacer

20

04434-53212

Clip

21

07095-20523

Cushion

22

04434-51912

Clip

23

07095-20213

Cushion

24

01010-81290

Bolt

25

01643-31232

Washer

26

175-40-22540

Spacer

27

04434-53212

Clip

28

07095-20523

Cushion

29

04434-51912

Clip

30

07095-20213

Cushion

31

01010-81290

Bolt

32

01643-31232

Washer

33

20Y-62-45280

Plate

34

207-62-73550

Bracket

35

01010-81280

Bolt

36

20Y-62-13450

Plate

37

04434-53212

Clip

38

07095-20523

Cushion

39

04434-51912

Clip

40

07095-20213

Cushion

41

01010-81235

Bolt

42

01643-31232

Washer

43

04434-53212

Clip

44

07095-20523

Cushion

45

04434-51912

Clip

46

07095-20213

Cushion

47

01010-81230

Bolt

48

01643-31232

Washer

49

04434-53212

Clip

50

07095-20523

Cushion

51

04434-51912

Clip

52

07095-20213

Cushion

53

01010-81280

Bolt

54

01643-31232

Washer

55

175-40-22540

Spacer

56

207-64-82340

Elbow

57

07002-12434

O-Ring

58

02896-11015

O-Ring

59

02782-10311

Elbow

60

07002-11423

O-Ring

61

02896-11009

O-Ring

62

207-62-76340

Bracket

63

07283-33450

Clip

64

07283-53444

Seat

65

01597-01009

Nut

66

01643-31032

Washer

67

04434-53211

Clip

68

07095-20523

Cushion

69

04434-51910

Clip

70

07095-20213

Cushion

71

01010-81030

Bolt

72

01643-31032

Washer

73

08034-20519

Band

74

207-62-45540

Block

Выбрано товаров: 74
