Запчасти Komatsu PC360LC-10 ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ, ШАССИ ТРУБЫ ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ

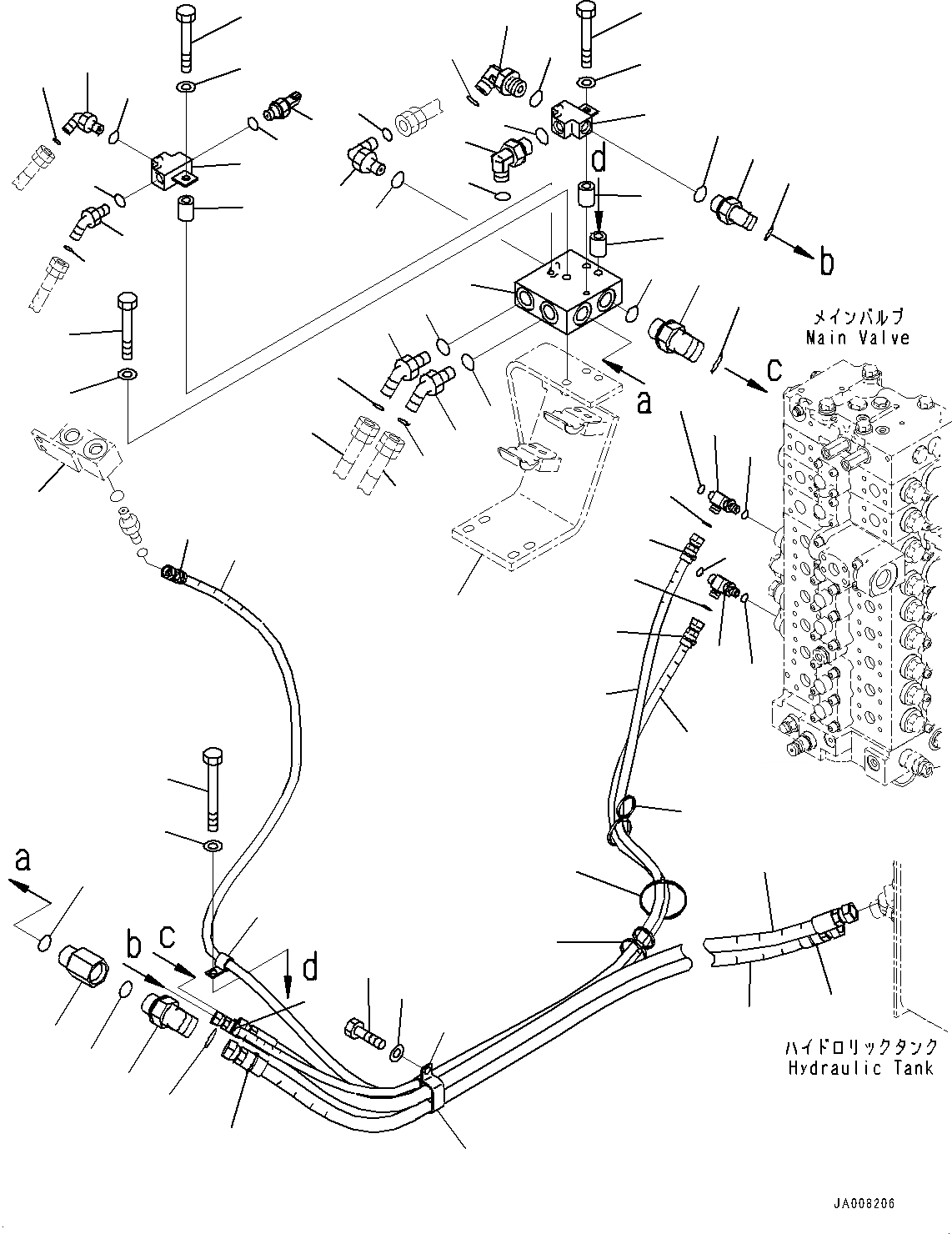

Схема запчастей Komatsu PC360LC-10 - ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ, ШАССИ ТРУБЫ ANTI-DROP КЛАПАН, СТРЕЛА И РУКОЯТЬ
35
37
9
7
8
11
10
12
2
3
39
38
40
42
41
36
1
65
6
8
7
9
64
66
13
15
14
21
22
24
23
25
26
27
25
26
27
29
30
28
33
34
31
32
58
59
56
53
5
4
48
49
47
46
45
43
44
53
52
45
50
51
61
62
61
51
52
57
55
54
54
55
60
17
16
18
20
19
63

Артикул

Название

Примечание

Количество

1

207-62-45540

Block

2

01010-81280

Bolt

3

01643-31232

Washer

4

01011-81220

Bolt

5

01643-31232

Washer

6

142-03-11160

Spacer

7

02783-10522

Elbow

8

07002-12434

O-Ring

9

02896-11015

O-Ring

10

02782-10522

Elbow

11

07002-12434

O-Ring

12

02896-11015

O-Ring

13

02783-10522

Elbow

14

07002-12434

O-Ring

15

02896-11015

O-Ring

16

201-62-71810

Joint

17

07002-12434

O-Ring

18

02783-10522

Elbow

19

07002-12434

O-Ring

20

02896-11015

O-Ring

21

20Y-62-19330

Elbow

22

142-03-11160

Spacer

23

01010-81260

Bolt

24

01643-31232

Washer

25

02782-10315

Elbow

26

07002-12034

O-Ring

27

02896-11009

O-Ring

28

02783-10315

Elbow

29

07002-12034

O-Ring

30

02896-11009

O-Ring

31

207-62-73530

Elbow

32

142-03-11160

Spacer

33

01010-81260

Bolt

34

01643-31232

Washer

35

02783-10315

Elbow

36

07002-12034

O-Ring

37

02896-11009

O-Ring

38

02782-10315

Elbow

39

07002-12034

O-Ring

40

02896-11009

O-Ring

41

7861-93-1812

Sensor, Pressure

42

07002-61823

O-Ring

43

21N-64-36680

Tee

44

07002-11423

O-Ring

45

02896-11009

O-Ring

46

20Y-62-51191

Tee

47

07002-11423

O-Ring

48

02896-11008

O-Ring

49

02896-11009

O-Ring

49

207-62-45551

Hose Assembly

50

02774-00320

Hose

51

02774-00332

Hose

52

20Y-62-22820

Band, Blue

53

20Y-62-22860

Band, Brown

53

207-62-45560

Hose Assembly

54

02762-00515

Hose, Face Seal Type

55

20Y-62-22790

Band, Red

56

198-61-14180

Clip

57

04435-51712

Clip

58

01010-81235

Bolt

59

01643-31232

Washer

60

04434-51712

Clip

61

134-03-61410

Band

62

08034-20536

Band

63

207-62-73570

Block

64

207-62-45650

Hose Assembly

65

207-62-45730

Hose Assembly

66

207-62-45510

Bracket

Выбрано товаров: 68
