Запчасти Komatsu PC360LC-10 T-A ЦИЛИНДР ASSEMBLY РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ

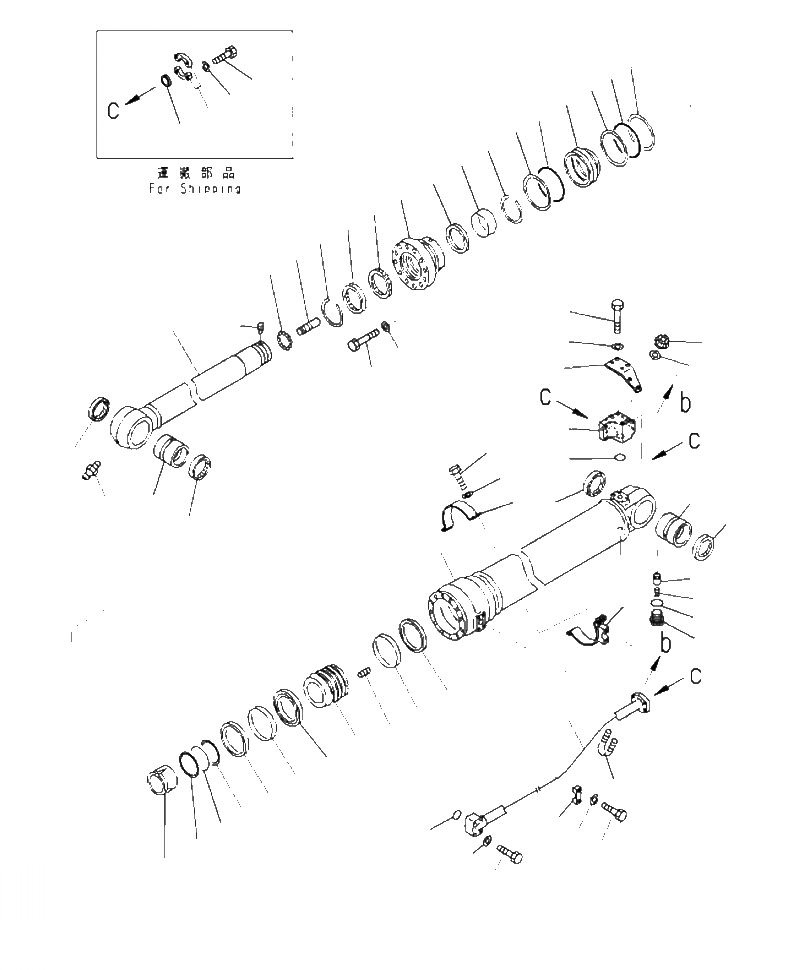

Схема запчастей Komatsu PC360LC-10 - T-A ЦИЛИНДР ASSEMBLY РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ
52
53
54
55
1
2
6
7
5
6
14
13
12
17
16
19
15
20
18
25
21
22
8
9
10
9
23
24
4
3
4
45
46
47
39
40
51
38
43
49
50
44
33
34
35
36
11
31
30
31
29
28
27
26
32
28
29
37
48
41
42
43
56
57
58

Артикул

Название

Примечание

Количество

|$0

707-E1-00701

CYLINDER

1

721-13-16431

CYLINDER

2

721-58-11090

ROD, PISTON

3

707-76-10290

BUSHING

4

07145-00100

SEAL, DUST

5

707-76-10290

BUSHING

6

07145-00100

SEAL, DUST

7

07020-00000

FITTING, GREASE

8

707-71-32800

COLLAR

9

707-35-31510

RING, BACK-UP

10

07000-B5150

O-RING

11

707-71-61160

PLUNGER

12

707-71-80280

PLUNGER

13

04260-00635

BALL, STEEL

14

707-71-91270

CAP

15

721-27-16080

HEAD, CYLINDER

16

707-56-11740

SEAL, DUST

17

07179-13126

RING, SNAP

18

707-52-90851

BUSHING

19

707-51-11860

PACKING, ROD

20

707-51-11650

RING, BUFFER

21

707-35-31510

RING, BACK-UP

22

07000-B5150

O-RING

23

01010-82085

BOLT

24

707-88-75310

WASHER

25

707-75-11040

RING, SNAP

26

707-36-16580

PISTON

27

707-44-16150

RING, PISTON

28

707-39-16120

RING, WEAR

29

707-44-16910

RING

30

07000-B5100

O-RING

31

707-35-31000

RING, BACK-UP

32

01310-01216

SCREW

33

707-83-13010

VALVE

34

07750-01628

SPRING

35

707-87-14070

PLUG

36

07002-12034

O-RING

37

707-86-00830

TUBE

38

707-87-14960

ELBOW

39

01011-81005

BOLT

40

01643-51032

WASHER

41

07372-21060

BOLT

42

01643-51032

WASHER

43

07000-13035

O-RING

44

707-88-51190

BRACKET

45

707-88-21850

BAND

46

07372-21240

BOLT

47

01643-51232

WASHER

48

07283-33442

U-BOLT

49

01597-01009

NUT

50

01643-31032

WASHER

51

707-88-02960

PLATE

52

07371-31049

FLANGE, SPLIT

53

707-88-33040

CAP

54

07372-21035

BOLT

55

01643-51032

WASHER

56

707-88-10150

CLAMP

57

01010-81245

BOLT

58

01643-31232

WASHER

|$59

707-99-72080

K03 SEAL KIT, ARM CYLINDER

Выбрано товаров: 60
