ЦИЛИНДР СТРЕЛЫ(ДЛЯ ЧАС. СИСТЕМА СМАЗКИ)

Запчасти Komatsu PC360-7 ЦИЛИНДР СТРЕЛЫ(ДЛЯ ЧАС. СИСТЕМА СМАЗКИ) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

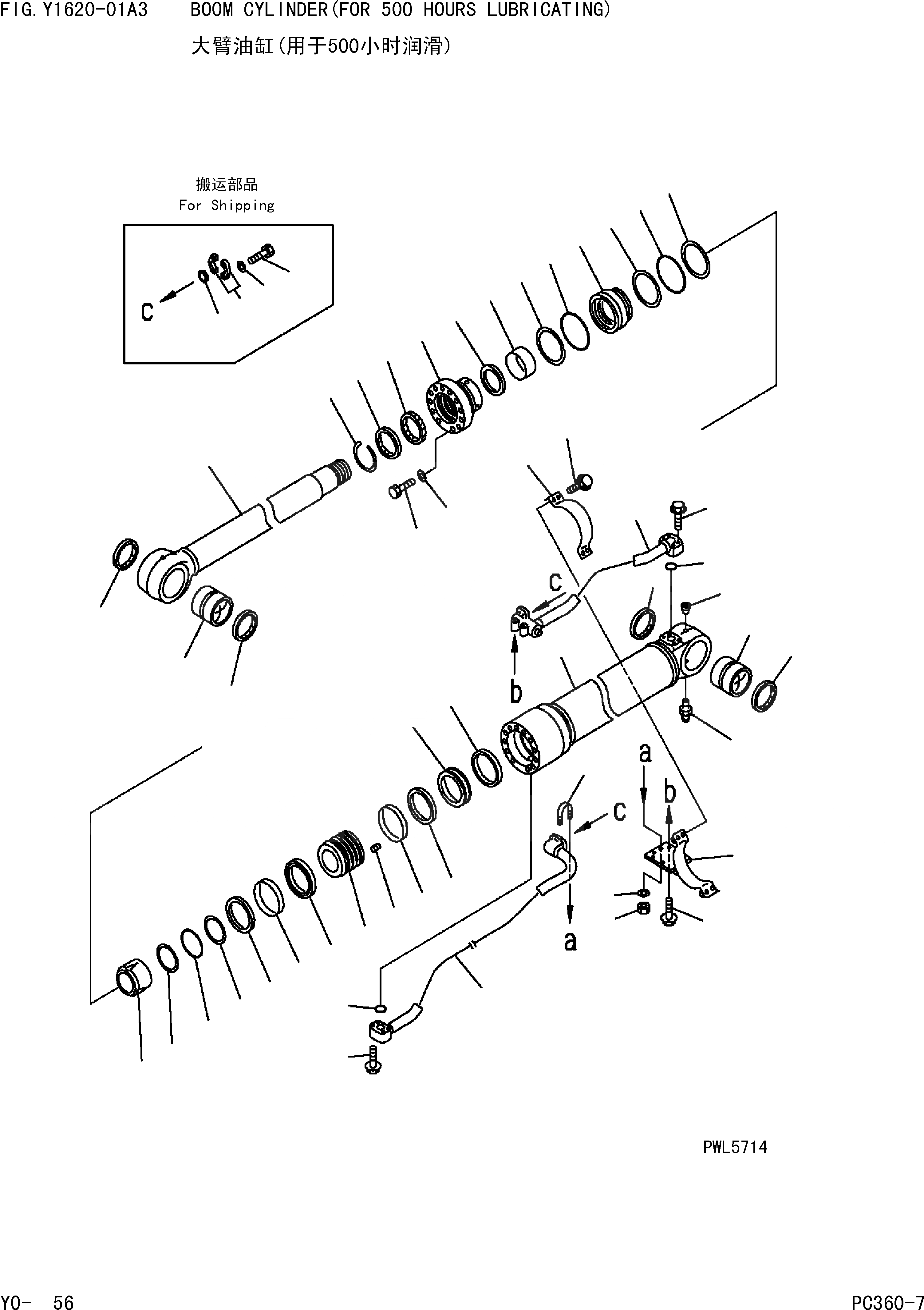

Схема запчастей Komatsu PC360-7 - ЦИЛИНДР СТРЕЛЫ(ДЛЯ ЧАС. СИСТЕМА СМАЗКИ) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
41
42
44
43
6
15
14
17
13
18
16
19
20
9
10
11
10
8
7
8
21
22
35
36
29A
29B
1
31
3
32
33
5
2
3
4
37
34
40
38
39
30
33
32
12
28
29
28
27
26
25
23
24
26
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G-1

707-01-XX480

CYLINDER GROUP,L.H.(FINAL COATING)

G-2

707-01-XX490

CYLINDER GROUP,R.H.(FINAL COATING)

|$2

707-01-0E230

BOOM CYLINDER ASS'Y

1

707-13-14580

CYLINDER

2

707-76-90490

BUSHING

3

07145-00090

SEAL,DUST

4

07020-00000

FITTING,GREASE

5

07043-00108

PLUG

6

707-58-10720

ROD

7

707-76-10290

BUSHING

8

07145-00100

SEAL,DUST

9

707-71-34800

COLLAR

10

707-35-91420

RING,BACK-UP

11

07000-15130

O-RING

12

707-71-61090

PLUNGER

13

707-27-14930

HEAD

14

176-63-56170

SEAL,DUST

15

07179-13114

RING,SNAP

16

707-52-90780

BUSHING

17

707-51-10030

PACKING,ROD

18

707-51-10640

RING,BUFFER

19

707-35-91420

RING,BACK-UP

20

07000-15130

O-RING

21

01010-81875

BOLT

22

707-41-11840

WASHER

23

707-36-14650

PISTON

24

01310-01216

SCREW

25

707-44-14180

RING,PISTON

26

707-39-14110

RING,WEAR

27

707-44-14910

RING

28

07001-05090

RING,BACK-UP

29

07000-15090

O-RING

29A

707-81-14030

SPACER

29B

707-39-14110

RING,WEAR

30

707-86-11580

TUBE,L.H

|$35

707-86-11590

TUBE,R.H

31

207-63-54580

TUBE,L.H

|$37

207-63-54680

TUBE,R.H

32

01435-01055

BOLT

33

07000-13035

O-RING

34

207-63-54590

BRACKET

35

707-88-21370

BAND

36

01435-01235

BOLT

37

07283-23442

CLIP

38

01643-31032

WASHER

39

01599-01011

NUT

40

01435-01025

BOLT

41

707-88-33040

CAP

42

07371-31049

FLANGE,SPLIT

43

07372-21035

BOLT

44

01643-51032

WASHER

|$51

707-99-58030

SERVICE KIT
