СТРЕЛА (СИСТЕМА СМАЗКИ)

Запчасти Komatsu PC360-7 СТРЕЛА (СИСТЕМА СМАЗКИ) РАБОЧЕЕ ОБОРУДОВАНИЕ]

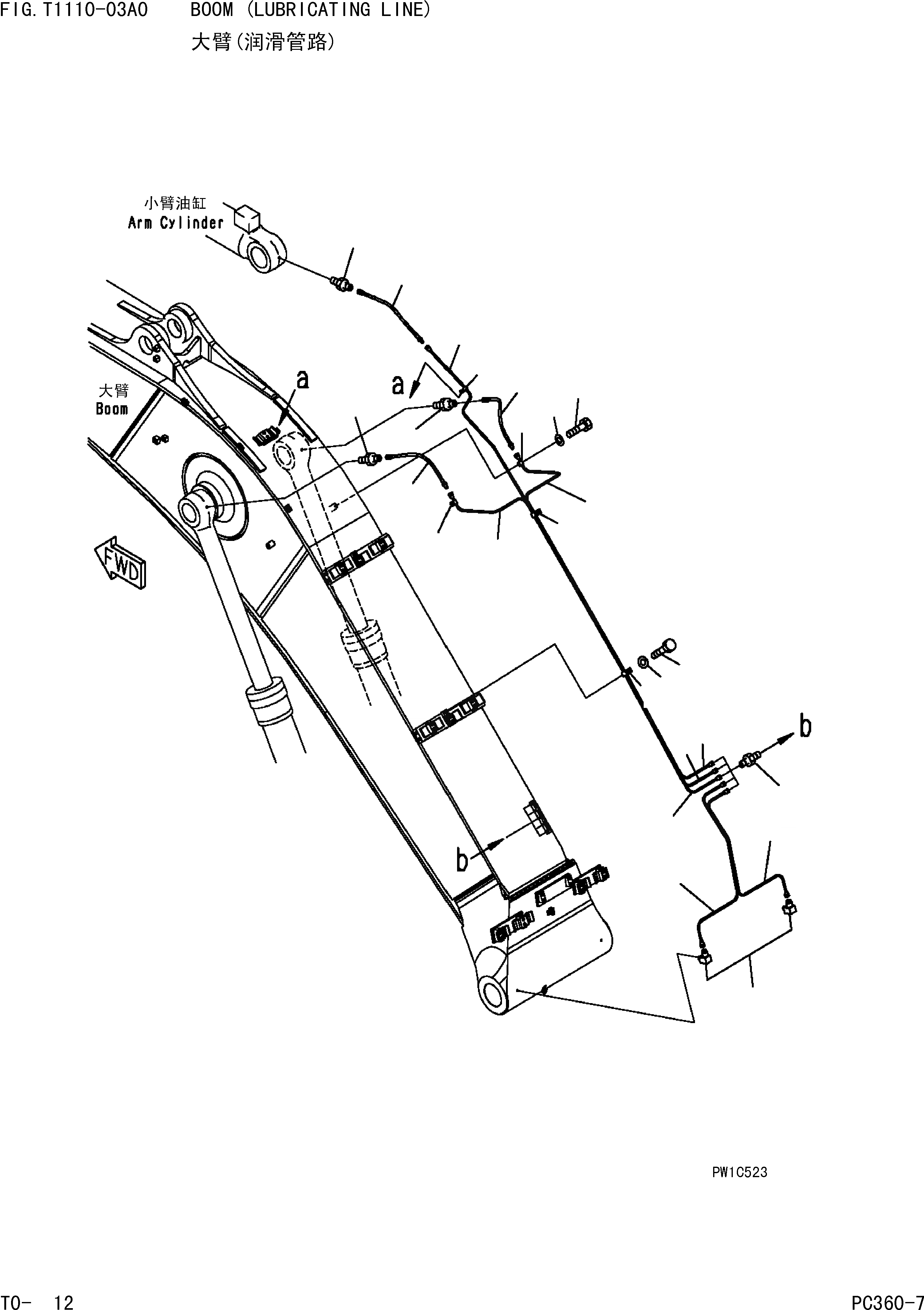

Схема запчастей Komatsu PC360-7 - СТРЕЛА (СИСТЕМА СМАЗКИ) РАБОЧЕЕ ОБОРУДОВАНИЕ]
6
5
4
10
5
11
12
10
3
7
2
10
5
6
6
8
9
7
4
3
2
14
15
1
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-70-11540

CONNECTOR

2

207-70-77310

TUBE

3

207-70-77320

TUBE

4

207-70-77330

TUBE

5

20Y-70-11520

HOSE,440MM

6

205-70-51390

NIPPLE

7

04434-51912

CLIP

8

01010-81220

BOLT

9

01643-51232

WASHER

10

08036-01014

CLIP

11

01010-81220

BOLT

12

01643-31232

WASHER

13

20Y-25-11270

ELBOW

14

207-70-77341

TUBE

15

207-70-77351

TUBE

Выбрано товаров: 15
