Запчасти Komatsu PC360-7 ПРАВ. ДВЕРЬ(КАБИНА)(С ОТВЕРСТИЯМИ) ЧАСТИ КОРПУСА]

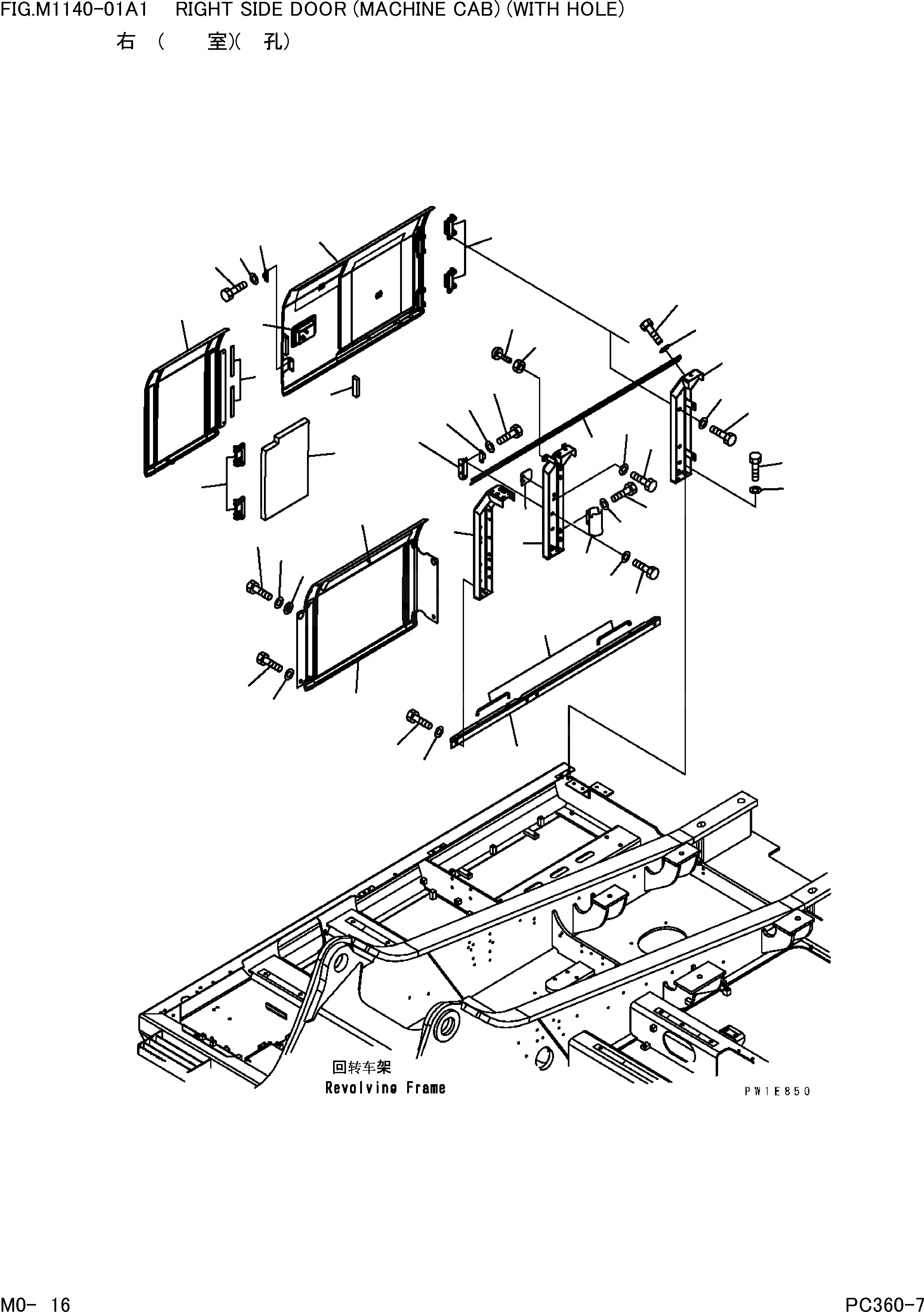

Схема запчастей Komatsu PC360-7 - ПРАВ. ДВЕРЬ(КАБИНА)(С ОТВЕРСТИЯМИ) ЧАСТИ КОРПУСА]
1
9
10
8
4
6
5
3
7
2
41
42
40
41
42
38
39
33
20
30
32
31
18
19
16
17
12
35
34
36
37
29
28
14
27
15
11
25
26
24
22
21
23
13
17
16

Артикул

Название

Примечание

Количество

1

207-54-71332

COVER

2

20Y-54-63410

HINGE

3

20Y-54-63390

SHEET

4

207-54-71361

COVER

5

198-54-41982

LOCK ASS'Y(WELDED)

6

20Y-54-63410

HINGE

7

20Y-54-61481

SHEET

8

205-54-53550

DOVE TAIL

9

01010-80612

BOLT

10

01643-30623

WASHER

11

207-54-71211

FRAME

12

207-54-71221

FRAME

13

207-54-71231

PLATE

14

207-54-71241

PLATE

15

207-54-71251

FRAME

16

01010-81230

BOLT

17

01643-31232

WASHER

18

20Y-54-11611

STOPPER

19

01580-11008

NUT

20

20Y-54-28170

BRACKET

21

01010-81230

BOLT

22

01643-31232

WASHER

23

20Y-54-29231

BAR

24

20Y-54-61371

BRACKET

25

01010-81230

BOLT

26

01643-31232

WASHER

27

20Y-54-61470

PLATE

28

01010-81230

BOLT

29

01643-31232

WASHER

30

205-54-51970

DOVE TAIL

31

01010-80616

BOLT

32

01643-30623

WASHER

33

207-54-71760

SHEET

34

01010-81230

BOLT

35

01643-31232

WASHER

36

01010-81230

BOLT

37

01643-31232

WASHER

38

207-54-71351

COVER

39

207-54-72950

SHEET

40

203-54-62670

COLLAR

41

01010-81230

BOLT

42

01643-31232

WASHER

Выбрано товаров: 42
