ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ)

Запчасти Komatsu PC360-7 ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

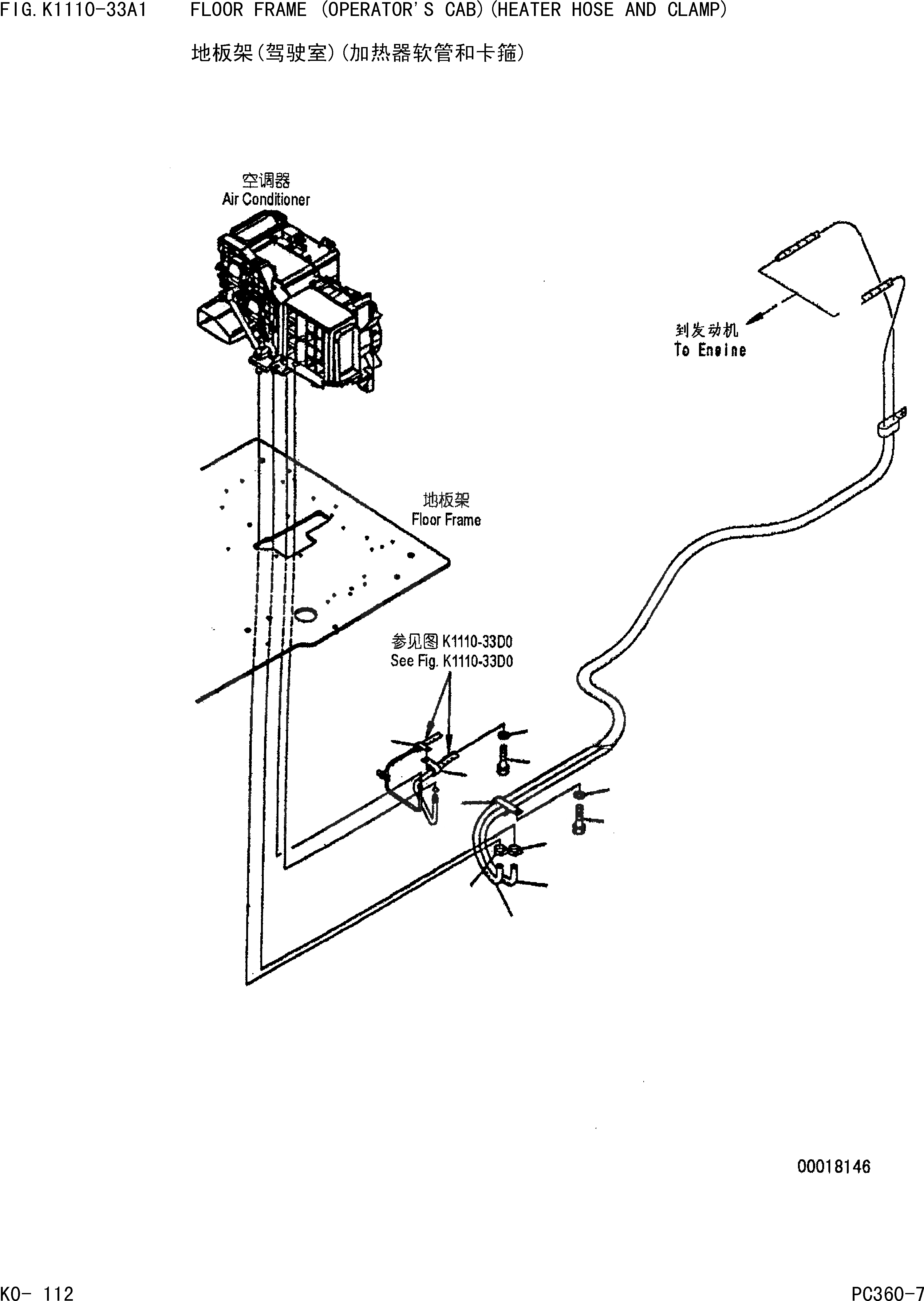

Схема запчастей Komatsu PC360-7 - ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
6
9
5
7
8
10
11
4
3
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

207-979-7640

HOSE ASS'Y

2

09479-02400

CLAMP

3

207-979-7650

HOSE ASS'Y

4

09479-02400

CLAMP

5

04434-52511

CLIP

6

04434-51810

CLIP

|$6

04434-52110

CLIP

7

01010-81020

BOLT

8

01643-31032

WASHER

9

141-06-11220

CLIP

10

01010-81016

BOLT

11

01643-31032

WASHER

Выбрано товаров: 12
