Запчасти Komatsu PC360-7 ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

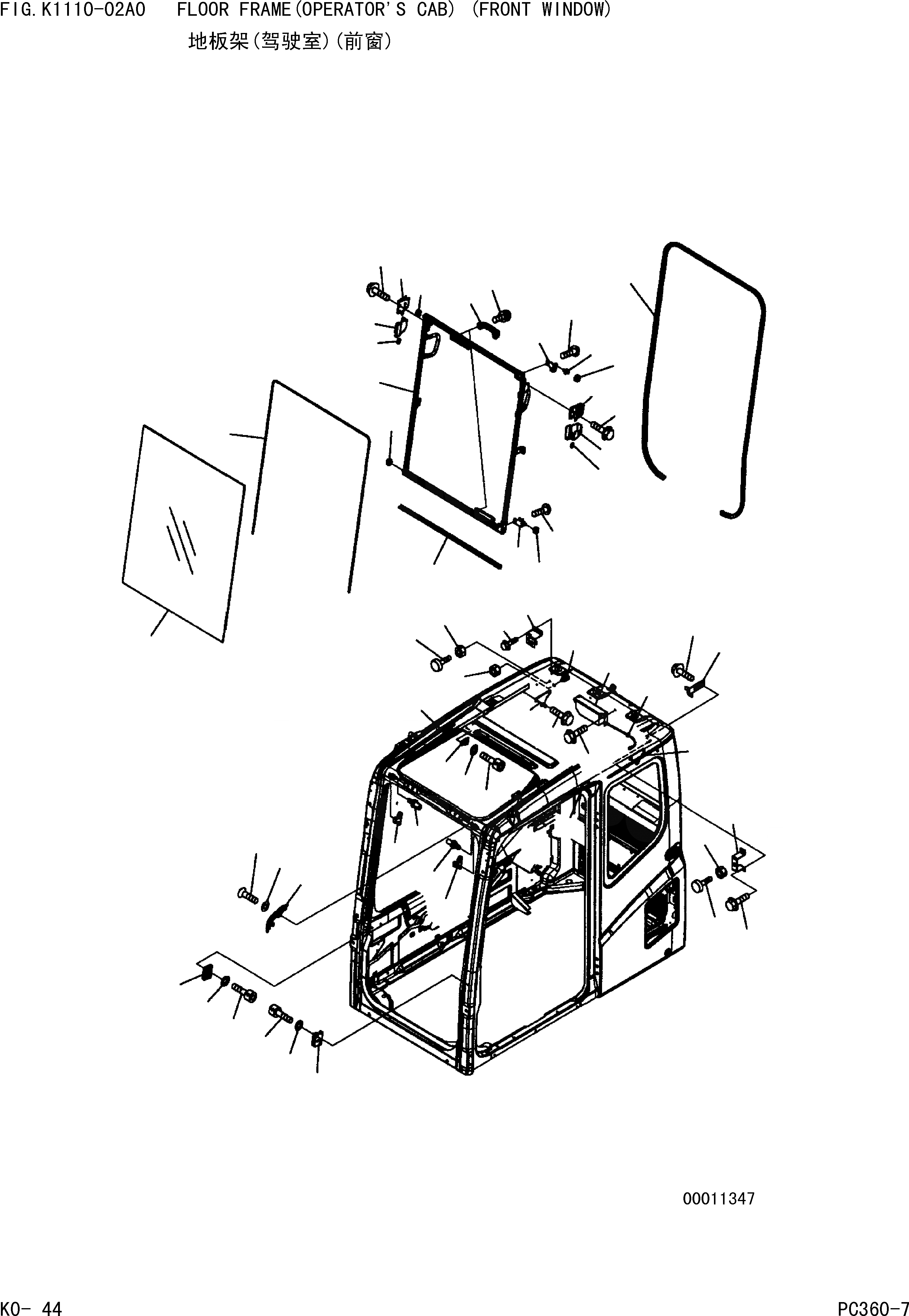

Схема запчастей Komatsu PC360-7 - ОСНОВН. КОНСТРУКЦИЯ(КАБИНА)(ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
3
2
4
17
19
13
7
6
11
5
14
13
12
1
10
9
11
8
12
15
16
18
19
43
38
39
37
36
34
44
46
49
48
47
35
32
33
21
23
22
45
32
20
31
42
42
31
25
26
24
40
39
38
41
28
30
29
29
30
27

Артикул

Название

Примечание

Количество

|$0

208-53-00271

CAB ASS'Y(KOMTRAX)

|$1

208-53-00020

FRONT WINDOW ASS'Y

1

208-53-11510

FRAME

2

20Y-54-51522

GLASS

3

20Y-54-51531

SEAL

4

20Y-54-51551

SEAL

5

22B-54-15411

LOCK ASS'Y

6

22B-54-15440

CASE

7

22B-54-15470

KNOB

8

22B-54-15421

LOCK ASS'Y

9

22B-54-15450

CASE

10

22B-54-15480

KNOB

11

01435-40812

BOLT

12

20Y-54-52621

ROLLER

13

20Y-54-52681

ROLLER

14

208-53-12690

PIN

15

20Y-54-14590

HANDLE

16

01023-10616

SCREW

17

208-53-12630

BRACKET

18

208-53-12830

BRACKET

19

01245-00816

SCREW

20

20Y-54-51670

BRACKET

21

20Y-54-51680

BRACKET

22

01252-80616

BOLT

23

01643-70623

WASHER

24

208-53-11560

BLOCK

25

01245-00816

BOLT

26

01643-70823

WASHER

27

20Y-54-51633

BLOCK

28

20Y-54-52192

BLOCK

29

01252-80616

BOLT

30

01641-50608

WASHER

31

22B-54-15621

STOPPER

32

22B-54-15432

STRIKER

33

01435-40616

BOLT

34

21J-06-12440

SWITCH

35

01583-11811

NUT

36

20Y-54-51880

BRACKET

37

01435-40616

BOLT

38

20Y-54-11611

STOPPER

39

01580-11008

NUT

40

20Y-54-52491

PLATE

41

01435-40616

BOLT

42

207-54-51621

STRIKER

43

208-53-11540

SEAL

44

20Y-54-51591

SPRING ASSY

45

01435-00616

BOLT

46

20Y-54-51640

HOLDER

47

20Y-54-51420

SEAL

48

208-53-11470

BRACKET

49

01435-40616

BOLT

Выбрано товаров: 51
