Запчасти Komatsu PC360-7 КОНДИЦ. ВОЗДУХА(ШЛАНГИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

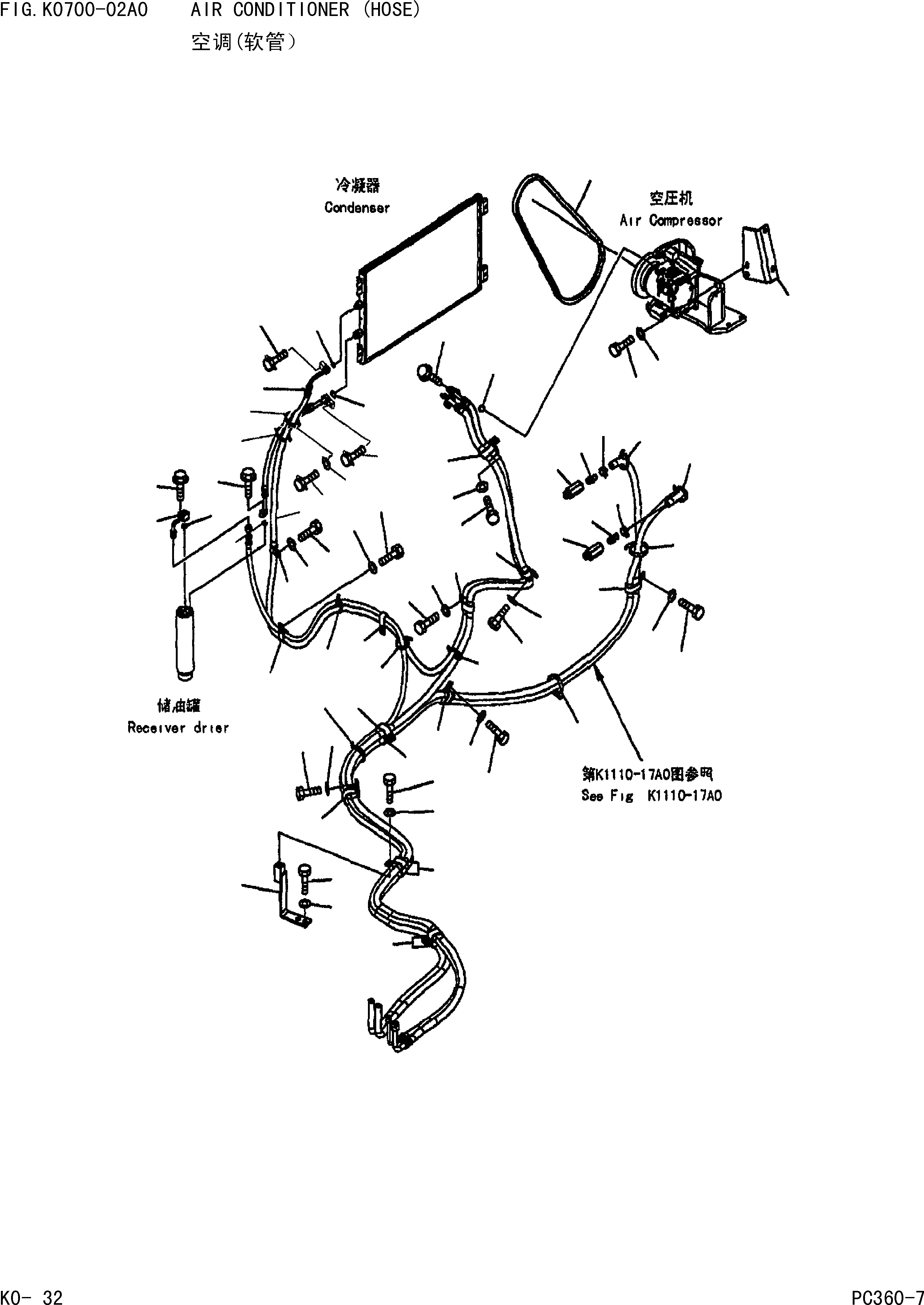

Схема запчастей Komatsu PC360-7 - КОНДИЦ. ВОЗДУХА(ШЛАНГИ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
36
37
39
38
26
27
28
35
35
26
27
28
35
34
33
32
22A
6
7
35
29
29
6
7
31
30
5
6
7
40
4
10
22
10
22
6
7
4
4
8
9
4
3
2
21
20
2
19
3B
22
3A
3C
3D
11
12
1
14
15
13
21
17
20
16
18
5
5
25
24
23

Артикул

Название

Примечание

Количество

1

207-979-7322

HOSE

2

20Y-979-3140

O-RING

3

01435-00630

BOLT

3A

01435-00625

BOLT

3B

04434-51910

CLIP

3C

01010-81025

BOLT

3D

01643-31032

WASHER

4

141-06-11220

CLIP

5

21T-06-11950

CLIP

6

01010-81225

BOLT

7

01643-31232

WASHER

8

01010-81220

BOLT

9

01643-31232

WASHER

10

04435-51812

CLIP

11

01010-81225

BOLT

12

01643-31232

WASHER

13

04434-51912

CLIP

14

01010-81225

BOLT

15

01643-31232

WASHER

16

20Y-979-3210

TUBE

17

20Y-979-3150

O-RING

18

01435-00625

BOLT

19

207-979-7331

HOSE

20

20Y-979-3150

O-RING

21

01435-00625

BOLT

22

08034-20519

BAND

22A

08034-20536

BAND

23

207-979-7381

BRACKET

24

01010-81225

BOLT

25

01643-31232

WASHER

26

207-979-7390

NIPPLE

27

20T-54-42510

NIPPLE

28

11Y-09-11160

CLIP

29

141-06-11220

CLIP

30

01010-81225

BOLT

31

01643-31232

WASHER

32

155-06-15180

CLAMP

33

01010-81225

BOLT

34

01643-31232

WASHER

35

08034-20536

BAND

36

04120-21761

V-BELT

37

207-01-72181

BRACKET

38

01010-81235

BOLT

39

01643-31232

WASHER

40

08034-20536

BAND

Выбрано товаров: 45
