Запчасти Komatsu PC360-7 СОЛЕНОИДНЫЙ КЛАПАН(ПАТРУБКИ И КОРПУС)( АКТУАТОР) ГИДРАВЛИКА]

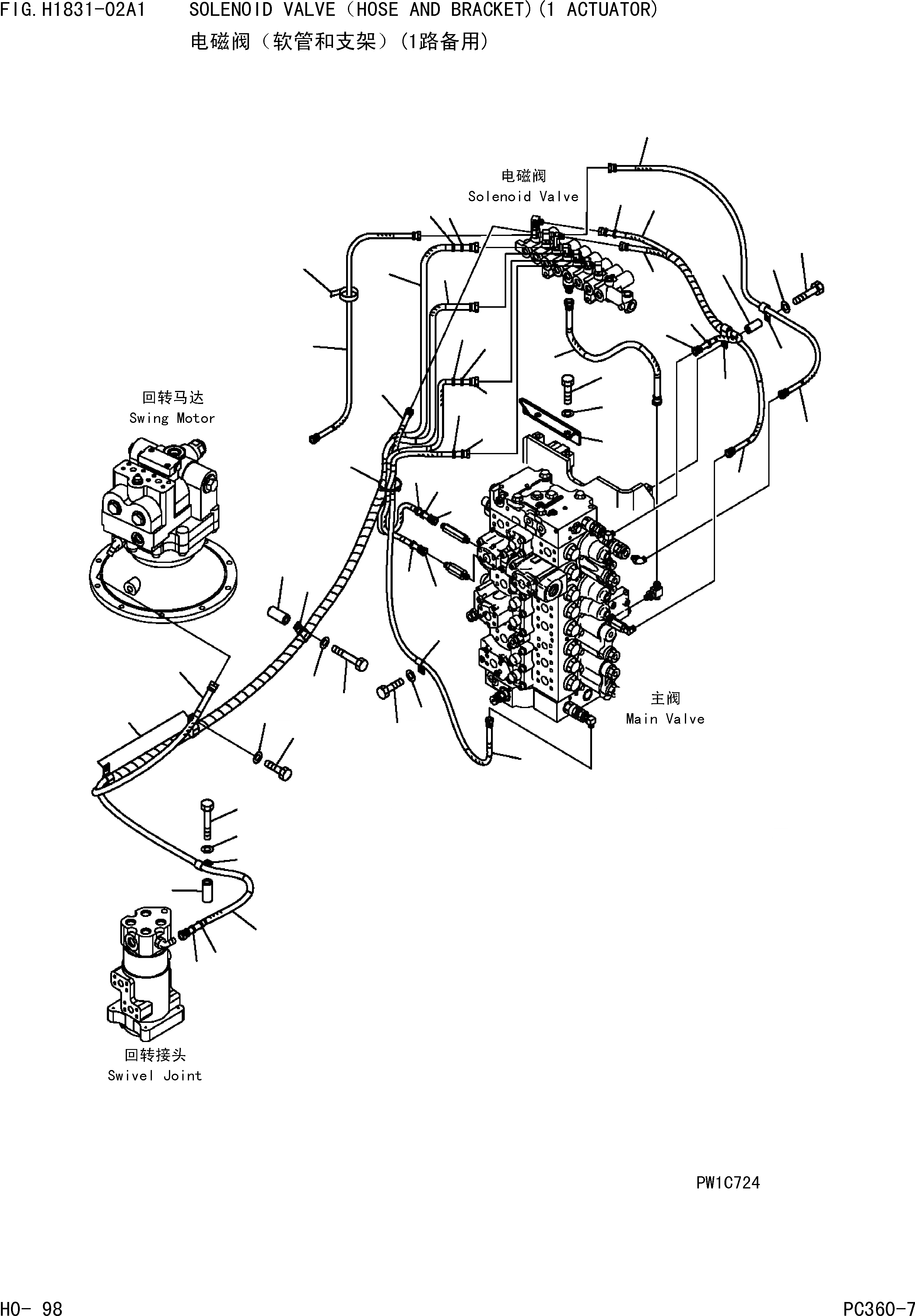

Схема запчастей Komatsu PC360-7 - СОЛЕНОИДНЫЙ КЛАПАН(ПАТРУБКИ И КОРПУС)( АКТУАТОР) ГИДРАВЛИКА]
13
3
4
2
12
15
14
9
1
11
10
8
7
6
5
23
24
17
20
16
22
19
18
16
21
17
33
33A
2
1
4
3
19
18
20
16
16
30
35
36
34
31
26
25
28
29
27A
25
26
25
27
32
31
25

Артикул

Название

Примечание

Количество

1

02760-00324

HOSE

2

02760-00325

HOSE

3

20Y-62-22790

BAND,RED

4

20Y-62-22810

BAND,YELLOW

5

04435-51812

CLIP

6

142-03-11160

SPACER

7

01010-81260

BOLT

8

01643-31232

WASHER

9

04435-51512

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

04434-51512

CLIP

13

142-03-11160

SPACER

14

01010-81260

BOLT

15

01643-31232

WASHER

16

02760-002A6

HOSE

17

02760-00215

HOSE

18

20Y-62-22810

BAND,YELLOW

19

20Y-62-22820

BAND,BLUE

20

20Y-62-22860

BAND,BROWN

21

08034-20536

BAND

22

04434-51012

CLIP

23

01010-81220

BOLT

24

01643-31232

WASHER

25

02760-00208

HOSE,800MM

26

20Y-62-22820

BAND,BLUE

27

04435-51512

CLIP

27A

142-03-11160

SPACER

28

01010-81260

BOLT

29

01643-31232

WASHER

30

02760-00305

HOSE

31

207-62-73380

HOSE,700MM

32

04434-51012

CLIP

33

02760-002A5

HOSE

33A

08034-20536

BAND

34

207-62-71510

BRACKET

35

01010-81230

BOLT

36

01643-31232

WASHER

Выбрано товаров: 38
