PC35R-8 S/N 35001-UP
/
ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
/

КОРПУС ПОВОРОТА СТРЕЛЫ И ПАЛЕЦ

Запчасти Komatsu PC35R-8 КОРПУС ПОВОРОТА СТРЕЛЫ И ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

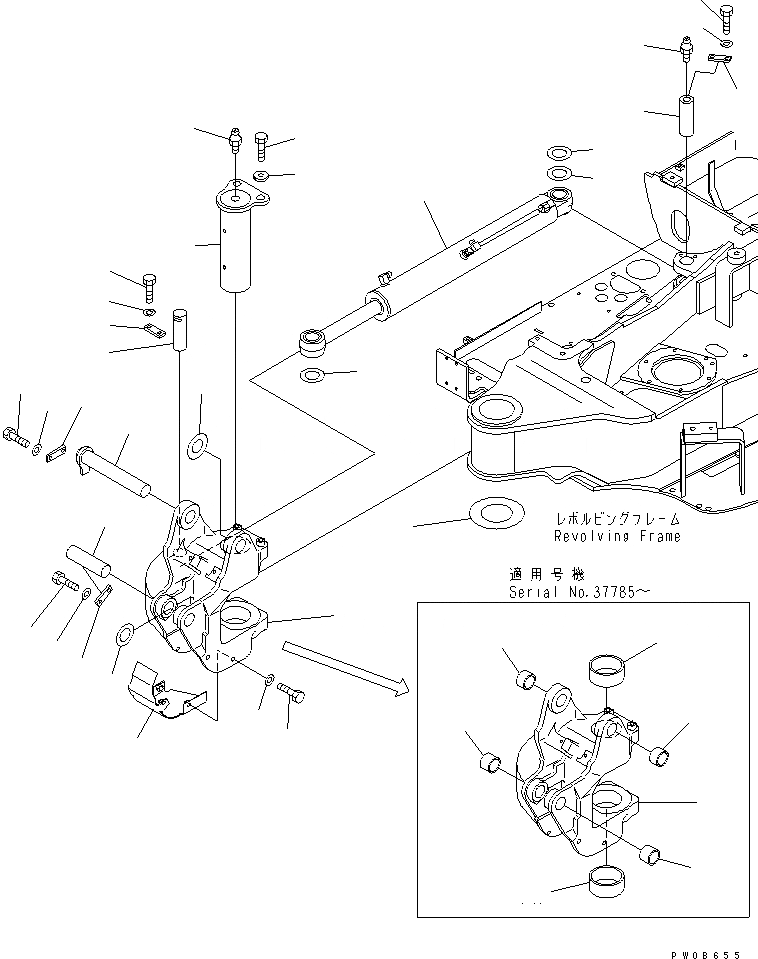

Схема запчастей Komatsu PC35R-8 - КОРПУС ПОВОРОТА СТРЕЛЫ И ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
1
1A
1A
1B
1B
1C
1C
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
1
1
1A
1A
1B
1B
1C
1C
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

№

Артикул

Название

Примечание

Количество

1

20S-70-81610

BRACKET

|1

20S-70-81511

BRACKET

1A

20S-70-81620

BUSHING

1B

20S-70-81630

BUSHING

1C

20S-70-81640

BUSHING

2

07020-00000

FITTING,GREASE

3

20S-70-81541

PIN

4

07020-00000

FITTING,GREASE

5

01010-81430

BOLT

6

21T-09-11330

WASHER

7

20S-70-81740

SPACER¤ 0.5MM

|7

21W-70-11280

SPACER¤ 0.5MM

8

20S-70-71571

PIN

9

04082-00212

LOCK

10

01010-81230

BOLT

11

01643-31232

WASHER

12

20T-70-81710

SPACER¤ 1.0MM

|12

20T-70-19130

SPACER¤ 1.0MM

13

20S-70-71150

PIN

14

20R-70-11250

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

20S-70-81750

SPACER¤ 0.5MM

|17

20S-70-71630

SPACER¤ 0.5MM

18

20S-70-71161

PIN

19

20T-70-81650

LOCK

|19

04082-00212

LOCK

20

01010-81230

BOLT

21

01643-31232

WASHER

22

20T-70-81710

SPACER¤ 1.0MM

|22

20T-70-19130

SPACER¤ 1.0MM

23

20S-62-82161

COVER

24

01010-81025

BOLT

25

01643-31232

WASHER

26

20S-63-X2432

CYLINDER ASS'Y,BOOM SWING(SEE FIG.Y1620-02A0)

27

09241-4B135

PIN

28

04082-00212

LOCK

29

01010-81230

BOLT

30

01643-31232

WASHER

31

20T-70-81710

SPACER¤ 1.0MM

|31

20T-70-19130

SPACER¤ 1.0MM

32

20S-70-81710

SPACER¤ 1.0MM

|32

20S-70-71580

SPACER¤ 0.5MM

1

20S-70-81610

BRACKET

|1

20S-70-81511

BRACKET

1A

20S-70-81620

BUSHING

1B

20S-70-81630

BUSHING

1C

20S-70-81640

BUSHING

2

07020-00000

FITTING,GREASE

3

20S-70-81541

PIN

4

07020-00000

FITTING,GREASE

5

01010-81430

BOLT

6

21T-09-11330

WASHER

7

20S-70-81740

SPACER¤ 0.5MM

|7

21W-70-11280

SPACER¤ 0.5MM

8

20S-70-71571

PIN

9

04082-00212

LOCK

10

01010-81230

BOLT

11

01643-31232

WASHER

12

20T-70-81710

SPACER¤ 1.0MM

|12

20T-70-19130

SPACER¤ 1.0MM

13

20S-70-71150

PIN

14

20R-70-11250

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

20S-70-81750

SPACER¤ 0.5MM

|17

20S-70-71630

SPACER¤ 0.5MM

18

20S-70-71161

PIN

19

20T-70-81650

LOCK

|19

04082-00212

LOCK

20

01010-81230

BOLT

21

01643-31232

WASHER

22

20T-70-81710

SPACER¤ 1.0MM

|22

20T-70-19130

SPACER¤ 1.0MM

23

20S-62-82161

COVER

24

01010-81025

BOLT

25

01643-31232

WASHER

26

20S-63-X2432

CYLINDER ASS'Y,BOOM SWING(SEE FIG.Y1620-02A0)

27

09241-4B135

PIN

28

04082-00212

LOCK

29

01010-81230

BOLT

30

01643-31232

WASHER

31

20T-70-81710

SPACER¤ 1.0MM

|31

20T-70-19130

SPACER¤ 1.0MM

32

20S-70-81710

SPACER¤ 1.0MM

|32

20S-70-71580

SPACER¤ 0.5MM

Выбрано товаров: 86
