Запчасти Komatsu PC35R-8 DELUXE ГИДРОЛИНИЯ (МАСЛООХЛАДИТЕЛЬ И ВОЗВРАТ. ЛИНИЯ) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

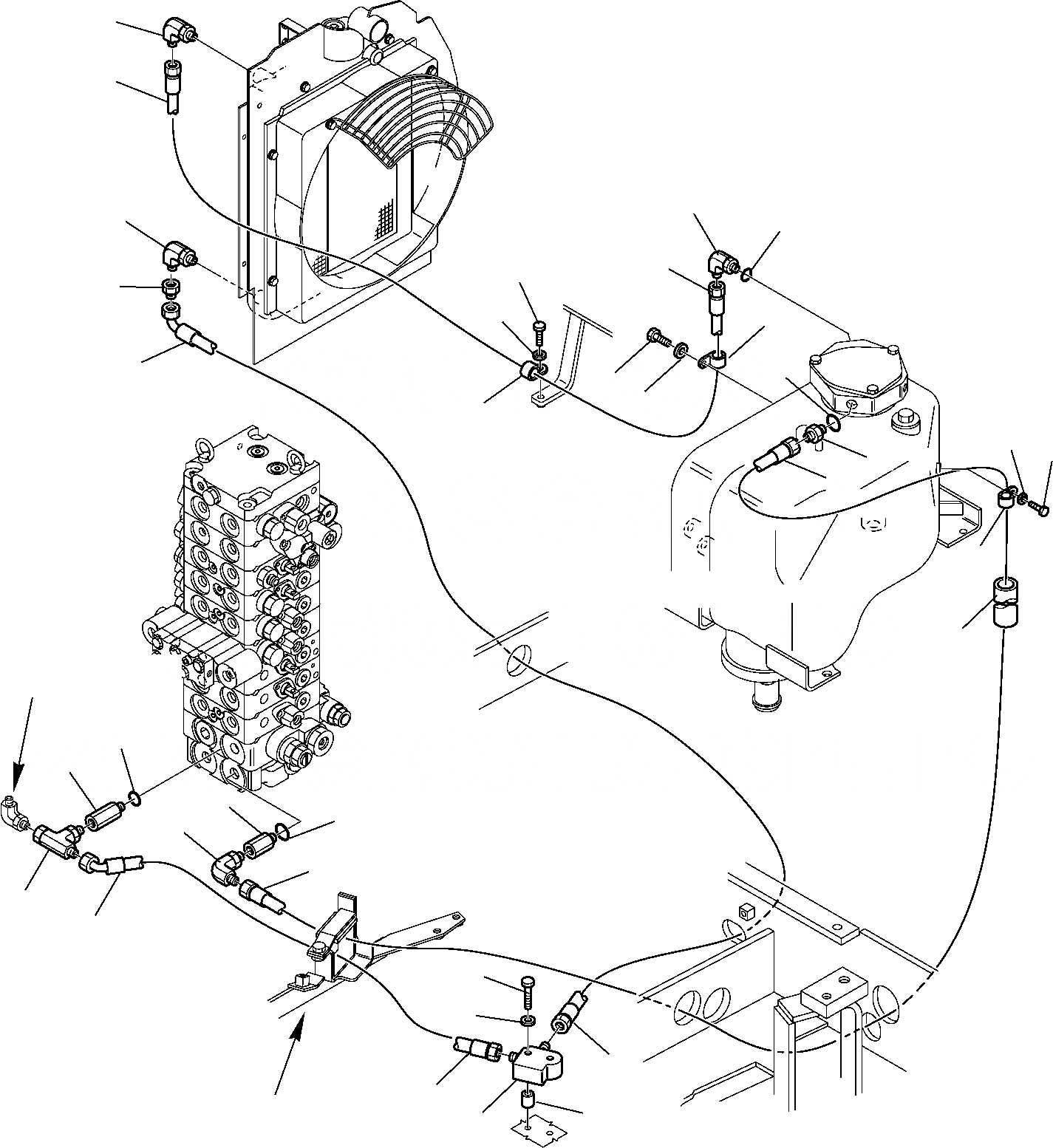

Схема запчастей Komatsu PC35R-8 DELUXE - ГИДРОЛИНИЯ (МАСЛООХЛАДИТЕЛЬ И ВОЗВРАТ. ЛИНИЯ) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
13
A
B
1
2
9
10
1
2
4
27
5
6
12
26
7
8
3
8
7
11
14
15
20
19
17
18
16
13
21
22
25
5
26
22
23
24

Артикул

Название

Примечание

Количество

1

500352106

ELBOW

2

392009130

HOSE

3

3F3062605

CLAMP

4

801105553

SCREW

5

802170003

WASHER

6

802660028

HOSE-CLAMP

7

801015109

BOLT

8

802170002

WASHER

9

3F4554057

ELBOW

10

855021222

O-RING

11

306510060

UNION

12

855021222

O-RING

13

392009111

HOSE

14

802660500

HOSE-CLAMP

15

3F0549605

PROTECTION

16

306510059

ELBOW

17

3F4565087

UNION

18

855021222

O-RING

19

3F4565086

UNION

20

855021222

O-RING

21

3F4565085

TEE

22

392022023

HOSE

23

3F4562603

SPACER

24

3F4562602

UNION

25

801015582

BOLT

26

392011180

HOSE

27

390042007

UNION

Выбрано товаров: 27
