Запчасти Komatsu PC35R-8 DELUXE КАБИНА (/7) ЧАСТИ КОРПУСА И КАБИНА

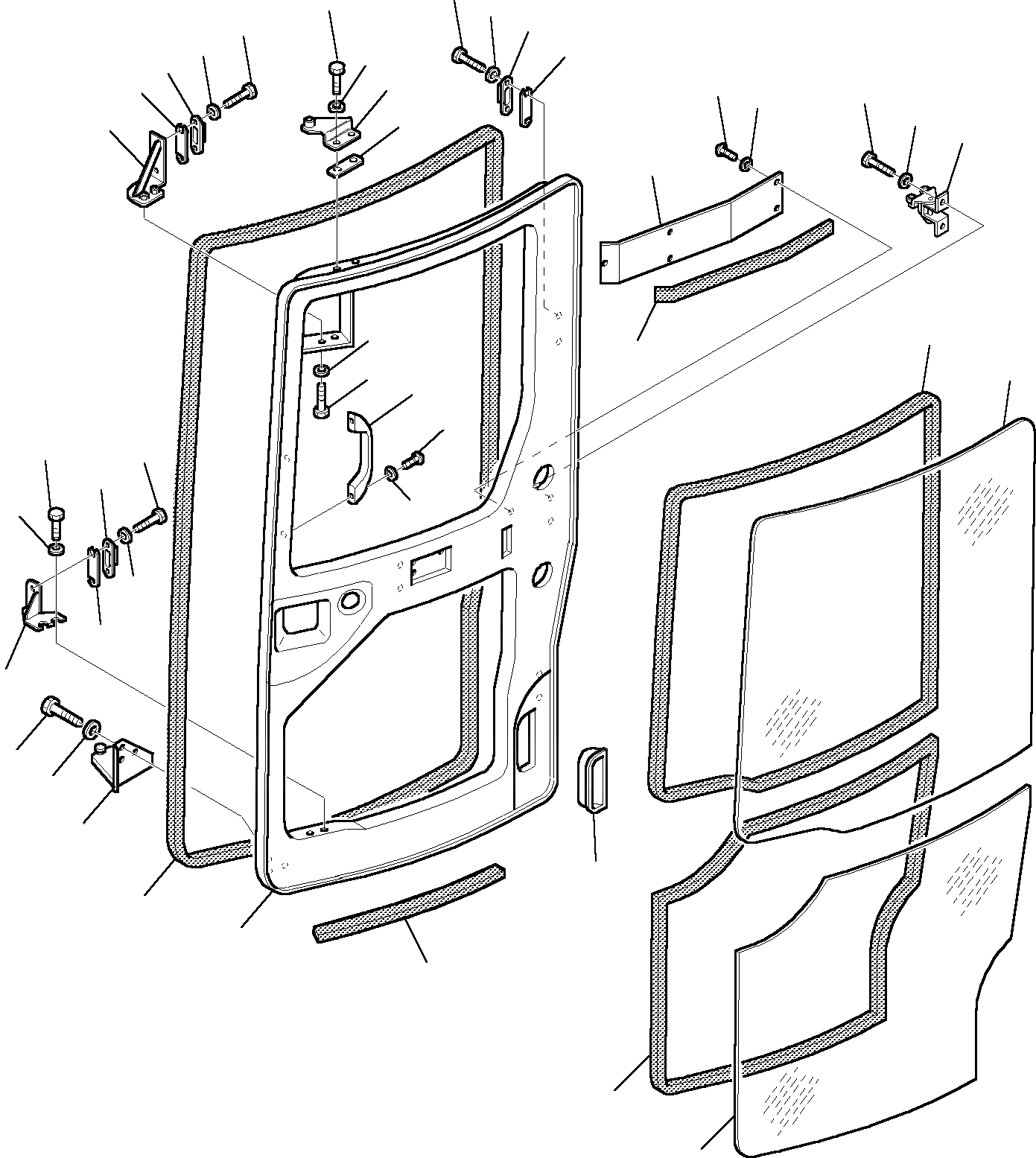

Схема запчастей Komatsu PC35R-8 DELUXE - КАБИНА (/7) ЧАСТИ КОРПУСА И КАБИНА
28
18
12
27
28
12
29
19
27
16
11
29
21
12
19
17
23
20
9
26
4
10
2
25
13
14
25
28
27
26
15
12
29
24
18
19
22
8
6
1
7
5
3

Артикул

Название

Примечание

Количество

\0

3F1047057

OPERATOR'S CAB, ASSY.

\0

816214761

DOOR, ASSY.

1

816214799

FRAME, DOOR

2

816214800

GLASS, UPPER

3

816214801

GLASS, LOWER

4

816214802

GASKET

5

816214803

GASKET

6

816214804

GASKET

7

816214805

GASKET

8

816214806

HANDLE

9

816214826

COVER

10

816214827

GASKET

11

801250057

BOLT

12

802020006

WASHER

13

816214807

HANDLE

14

801250042

SCREW

15

802070005

WASHER

16

816214828

GUIDE, UPPER

17

816214829

SHIM

18

801015086

BOLT

19

802070008

WASHER

20

816214830

GUIDE, CENTRAL

21

801015084

BOLT

22

816214831

GUIDE, LOWER

23

816214808

SUPPORT

24

816214809

SUPPORT

25

801015134

BOLT

26

802070012

WASHER

27

816214810

STRIKER

28

801015063

BOLT

29

816214811

SHIM

Выбрано товаров: 31
