Запчасти Komatsu PC35MRX-1A БОКОВ. КРЫШКА (ПРАВ.)(№9-) ЧАСТИ КОРПУСА

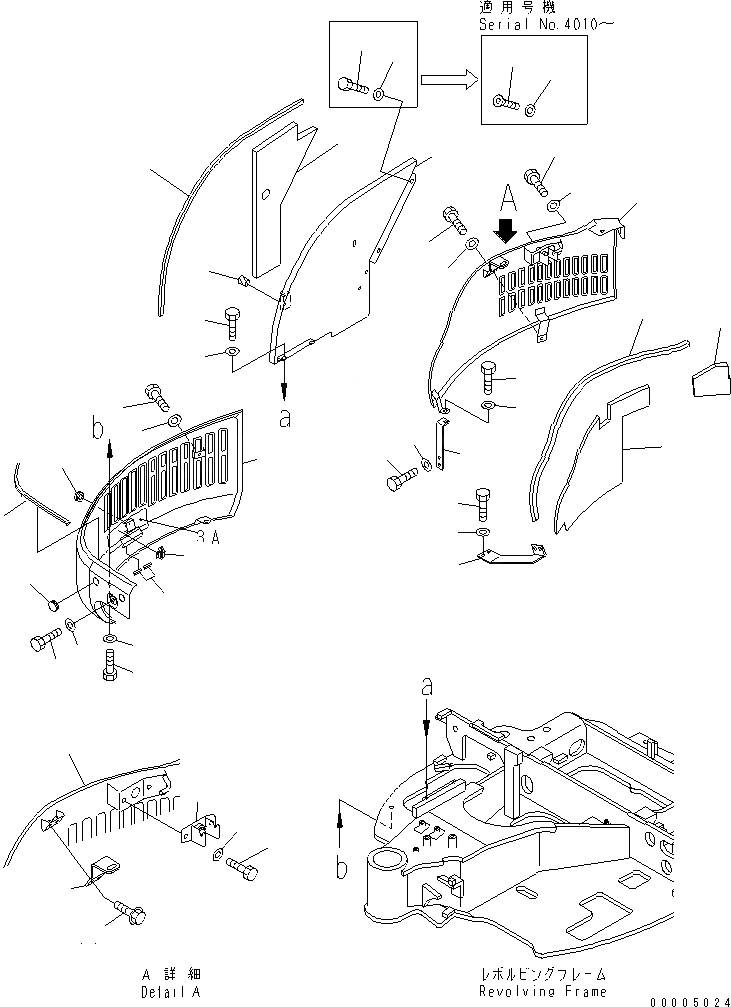

Схема запчастей Komatsu PC35MRX-1A - БОКОВ. КРЫШКА (ПРАВ.)(№9-) ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
27
28
29
30
31
31
32
32
32A
32B
33

Артикул

Название

Примечание

Количество

|$1

22F-54-17600

COVER ASS'Y

1

COVER

2

20N-54-71440

HINGE

3

22M-54-19170

STOPPER

4

22F-54-11630

SEAL

5

08037-02512

GROMMET

6

01010-81035

BOLT

7

01010-81035

BOLT

8

01643-31032

WASHER

9

09415-02512

CAP

10

22F-54-11111

BRACKET

11

01010-81025

BOLT

12

01643-31032

WASHER

|$17

22L-54-18502

COVER ASS'Y

13

COVER

14

21U-54-31523

SHEET

15

21U-54-31550

SHEET

16

22F-54-11950

BRACKET

17

01435-00816

BOLT

18

21U-54-31491

LOCK

19

01010-81016

BOLT

20

01643-31032

WASHER

21

22F-54-11660

SEAL

22

01010-81020

BOLT

23

01010-81025

BOLT

24

203-54-56970

WASHER

25

22F-54-11121

BRACKET

26

01010-81025

BOLT

27

01643-31032

WASHER

28

22F-54-11420

COVER

29

22F-54-11360

SHEET

30

22F-54-11251

SEAL

31

01010-81025

BOLT

31

01010-81025

BOLT

32

01643-31032

WASHER

32

01643-31032

WASHER

32A

20Y-54-14170

SCREW

32B

22L-54-15460

WASHER

33

07049-00811

PLUG

Выбрано товаров: 39
