Запчасти Komatsu PC35MR-3 КАБИНА (ОТВАЛ УПРАВЛ-Е) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

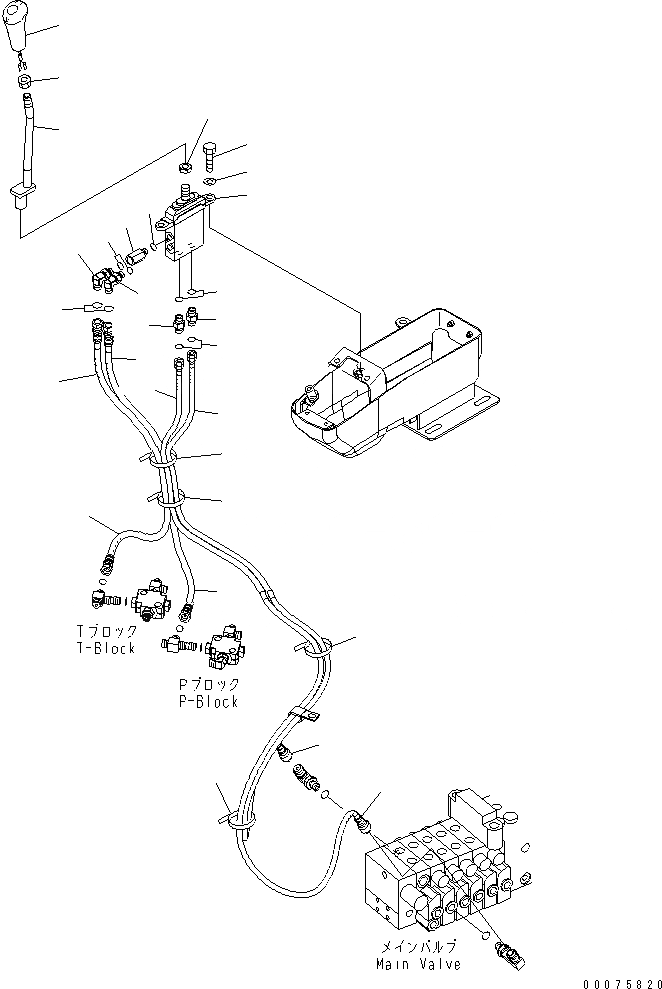

Схема запчастей Komatsu PC35MR-3 - КАБИНА (ОТВАЛ УПРАВЛ-Е) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
8
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
18

Артикул

Название

Примечание

Количество

1

702-16-01600

PILOT VALVE,(SEE FIG.Y1670-21A0)

2

01010-81025

BOLT

3

01643-31032

WASHER

4

22F-43-31550

LEVER

5

22F-06-31420

KNOB,SWITCH

6

20T-43-71190

NUT

7

01583-11408

NUT

8

21K-62-73110

ELBOW

9

20T-910-8660

NIPPLE

10

11Y-62-12140

NIPPLE

11

07000-12011

O-RING

12

02896-11008

O-RING

13

22F-62-33250

HOSE,BLUE¤ YELLOW

|13

20U-62-22190

O-RING

|13

21U-62-34750

BAND¤ BLUE

|13

21U-62-34710

BAND¤ YELLOW

14

22F-62-33290

HOSE,RED¤ YELLOW

|14

20U-62-22190

O-RING

|14

21U-62-34760

BAND¤ RED

|14

21U-62-34710

BAND¤ YELLOW

15

22F-62-33220

HOSE,BLUE¤ WHITE

|15

21U-62-34750

BAND¤ BLUE

|15

21U-62-34770

BAND¤ WHITE

16

22F-62-33230

HOSE,GREEN¤ RED

|16

21U-62-34730

BAND¤ GREEN

|16

21U-62-34760

BAND¤ RED

17

08034-20519

BAND

18

08034-20519

BAND

Выбрано товаров: 28
