Запчасти Komatsu PC35MR-2 КАБИНА (/8) ЧАСТИ КОРПУСА И КАБИНА

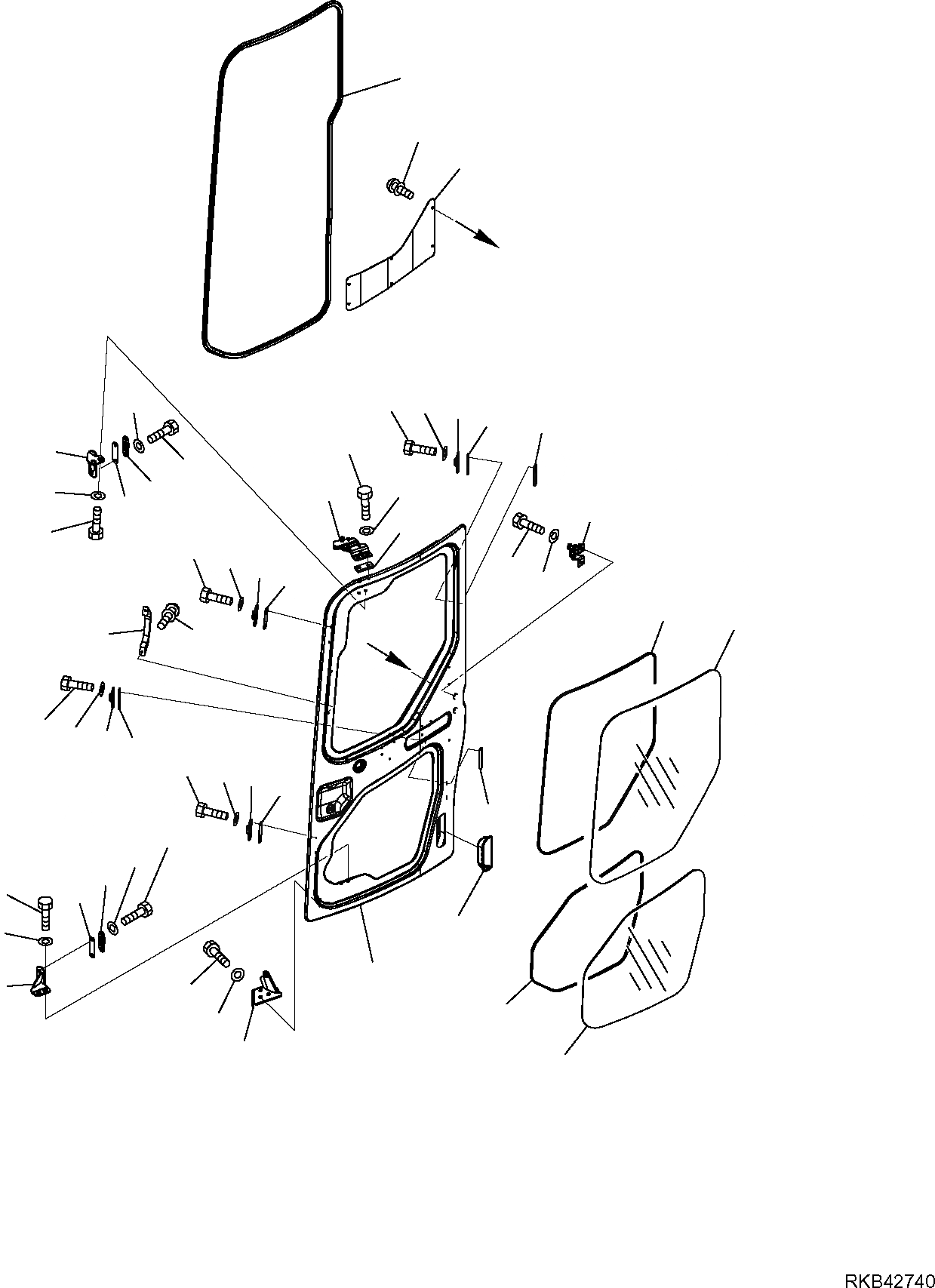

Схема запчастей Komatsu PC35MR-2 - КАБИНА (/8) ЧАСТИ КОРПУСА И КАБИНА
36
25
24
23
19
16
21
7
26
22
8
28
15
20
40
27
22
23
15
10
20
11
5
4
39
38
17
18
19
16
34
33
21
34
35
32
33
30
37
31
1
29
13
3
14
12
2
17
18
6
9
32
35
a
a

Артикул

Название

Примечание

Количество

\0

22M-54-R0060

OPERATOR'S CAB, ASSY.

\0

22M-54-R0061

OPERATOR'S CAB, ASSY.

\0

22M-54-00070

DOOR, ASSY.

1

22M-54-24311

CAB DOOR

2

22M-54-24260

GLASS

3

22M-54-25470

SEAL, GLASS-WINDOW

4

22M-54-24270

GLASS

5

22M-54-25460

SEAL, GLASS-WINDOW

6

22M-54-24381

UPPER GUIDE, ASSY.

7

01010-D0820

BOLT

8

01643-70823

WASHER

9

20U-54-24923

GUIDE, ASSY.

10

01010-D0816

BOLT

11

01643-70823

WASHER

12

22M-54-24390

LOWER GUIDE, ASSY.

13

01010-D0816

BOLT

14

01643-70823

WASHER

15

20U-54-25321

STRIKER

16

22M-54-24870

SHIM

17

01010-80610

BOLT

18

01643-30623

WASHER

19

22M-54-24880

STRIKER

20

20U-54-25341

SHIM

21

22M-54-24490

SHIM

22

01010-80610

BOLT

23

01643-30623

WASHER

24

22M-54-24430

COVER

25

01023-20612

SCREW

26

22M-54-24410

BRACKET

27

01010-D1220

BOLT

28

01643-71232

WASHER

29

22M-54-24420

BRACKET

30

01010-D1220

BOLT

31

01643-71232

WASHER

32

20U-54-25321

STRIKER

33

20U-54-25341

SHIM

34

01010-80610

BOLT

35

01643-30623

WASHER

36

22M-54-24442

SEAL, DOOR

37

22M-54-14470

HANDLE

38

21J-54-16630

GRIP

39

01023-10512

SCREW

40

20U-54-44920

SHIM

Выбрано товаров: 43
