Запчасти Komatsu PC35MR-2 ОСНОВН. КОНСТРУКЦИЯ (КОНТРОЛЬ ХОДА) (НАВЕС) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

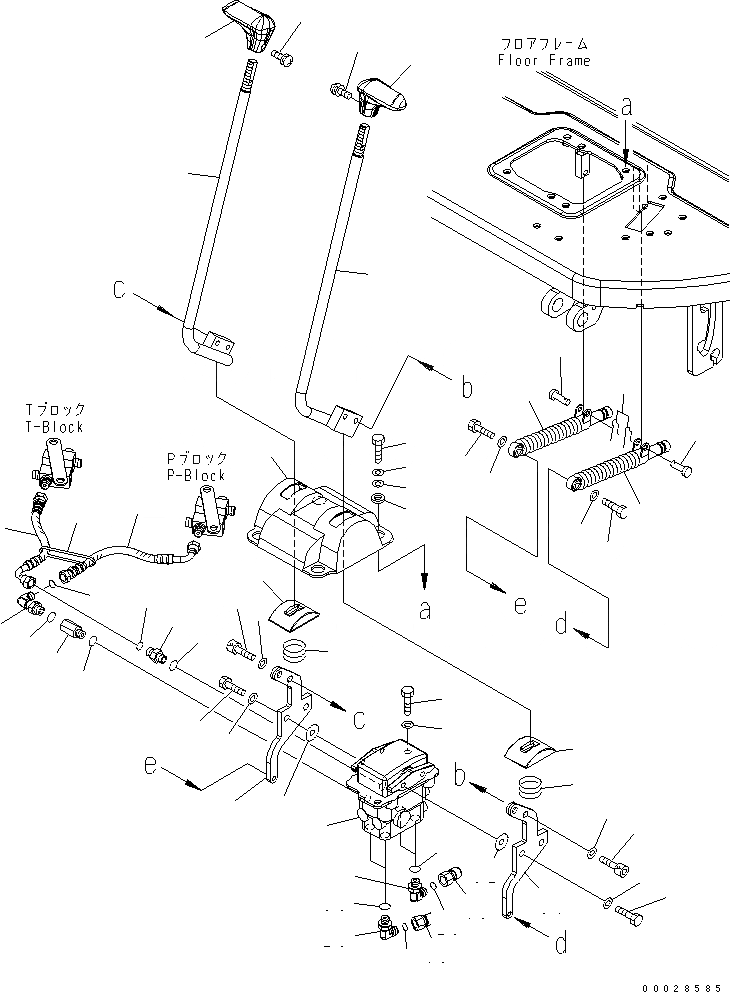

Схема запчастей Komatsu PC35MR-2 - ОСНОВН. КОНСТРУКЦИЯ (КОНТРОЛЬ ХОДА) (НАВЕС) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
40

Артикул

Название

Примечание

Количество

1

20Y-43-21151

COVER

2

20Y-43-21260

COLLAR

3

01010-D1025

BOLT

4

01643-71032

WASHER

5

203-54-56970

WASHER

6

22J-43-26250

LEVER,L.H.

6

22M-43-21391

LEVER,L.H.

7

22J-43-26260

LEVER,R.H.

7

22M-43-21381

LEVER,R.H.

8

01252-81025

BOLT

9

01643-71032

WASHER

10

20Y-43-21231

KNOB,L.H.

11

20Y-43-21241

KNOB,R.H.

12

01023-20416

SCREW

13

22M-43-11590

DAMPER

14

04205-30832

PIN

15

04052-20833

PIN,SNAP

16

01010-80830

BOLT

17

01643-30823

WASHER

18

702-16-01950

PILOT VALVE,(SEE FIG.Y1670-01A0)

19

01010-D1025

BOLT

20

01643-71032

WASHER

21

11Y-62-12140

NIPPLE

22

07000-12011

O-RING

23

02896-11008

O-RING

24

21W-62-43970

ELBOW

25

20T-910-8660

NIPPLE

26

07000-12011

O-RING

27

02896-11008

O-RING

28

21K-62-73110

ELBOW

29

02896-11008

O-RING

30

07000-12011

O-RING

31

22M-43-22111

PLATE

32

20Y-43-21260

COLLAR

33

203-43-51620

SPRING

34

20Y-43-21140

COVER

35

01010-81030

BOLT

36

01643-31032

WASHER

37

22M-62-23160

HOSE,BLUE, WHITE

37

21U-62-34750

BAND, BLUE

37

21U-62-34770

BAND, WHITE

38

22M-62-23170

HOSE,GREEN, RED

38

21U-62-34730

BAND, GREEN

38

21U-62-34760

BAND, RED

39

08034-20519

BAND

40

22M-62-23330

JOINT

Выбрано товаров: 46
