Запчасти Komatsu PC35MR-2 ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (ОТВ. С ИЗМ. УГЛОМ) (ДЛЯ СЕВ. АМЕРИКИ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

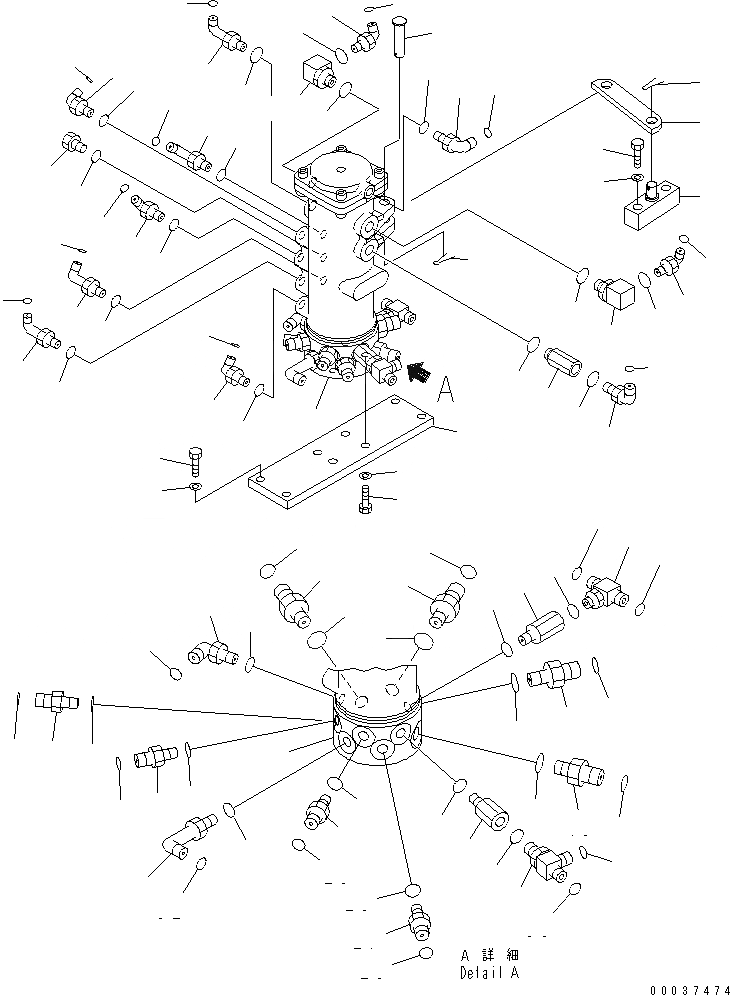

Схема запчастей Komatsu PC35MR-2 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (ОТВ. С ИЗМ. УГЛОМ) (ДЛЯ СЕВ. АМЕРИКИ) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
11
12
12
12
13
13
13
14
14
15
15
16
16
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
29
29
29
29
30
31
32
33
34
35
35
36
36
37
38
39
40
40
40
40
41
41
41
41
42
42
42
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
54
55
56
57

Артикул

Название

Примечание

Количество

1

703-07-13141

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A1)

2

02782-10212

ELBOW

3

07002-11423

O-RING

4

02896-11008

O-RING

5

02782-10311

ELBOW

6

07002-11423

O-RING

7

02896-11009

O-RING

8

02782-10312

ELBOW

9

07002-11423

O-RING

10

02896-11009

O-RING

11

02782-10210

ELBOW

12

07002-11423

O-RING

13

02896-11008

O-RING

14

20S-62-21710

ELBOW

15

02782-10420

ELBOW

16

07002-11823

O-RING

17

02896-11012

O-RING

18

20T-62-84370

JOINT

19

02782-10420

ELBOW

20

07002-11823

O-RING

21

02896-11012

O-RING

22

02782-10421

ELBOW

23

07002-11823

O-RING

24

02896-11012

O-RING

25

07040-11409

PLUG

26

07002-11423

O-RING

27

02781-00210

UNION

28

07002-11423

O-RING

29

02896-11008

O-RING

30

02782-10312

ELBOW

31

07002-11423

O-RING

32

02896-11009

O-RING

33

201-62-65530

ADAPTER

34

11Y-62-12330

ELBOW

35

07002-11423

O-RING

36

02896-11008

O-RING

37

02782-10311

ELBOW

38

07002-11423

O-RING

39

02896-11009

O-RING

40

02781-00420

UNION

41

07002-11823

O-RING

42

02896-11012

O-RING

43

201-62-65530

ADAPTER

44

22L-62-21150

TEE

45

07002-11423

O-RING

46

02896-11008

O-RING

47

22F-910-2370

BRACKET

48

01010-81240

BOLT

49

01643-31232

WASHER

50

01010-81235

BOLT

51

01643-31232

WASHER

52

22F-910-2610

PLATE

53

201-60-11230

PIN

54

04050-14028

PIN,COTTER

55

22F-910-2360

BRACKET

56

01010-81245

BOLT

57

01643-31232

WASHER

Выбрано товаров: 57
