Запчасти Komatsu PC35MR-2 ПРАВ. КРЫШКА(/) (НАВЕС)(№-9) ЧАСТИ КОРПУСА

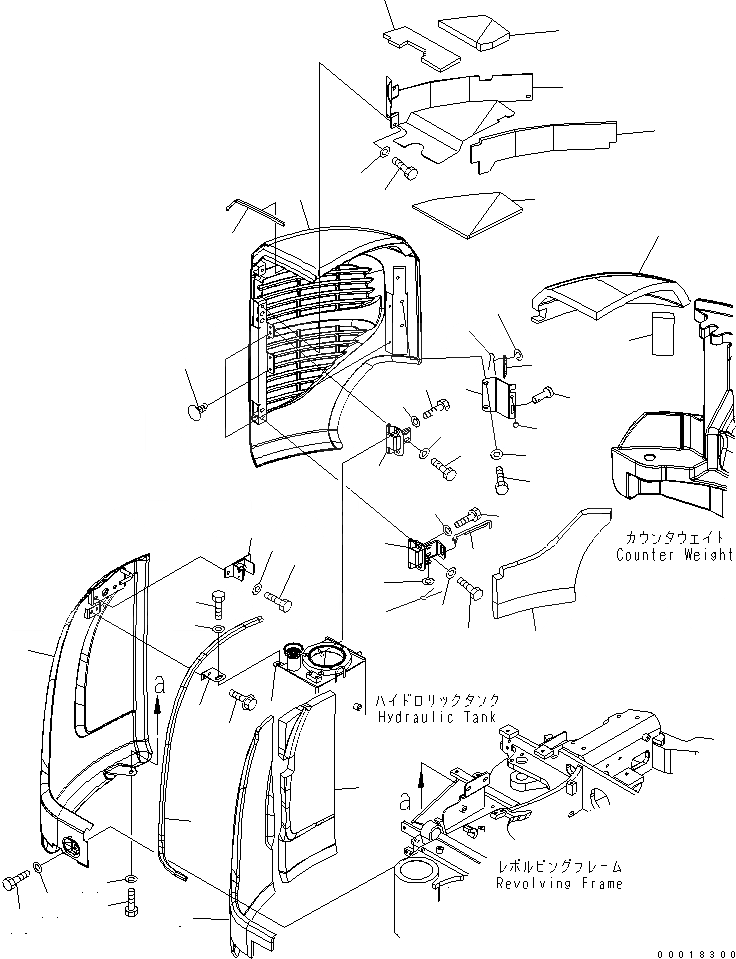

Схема запчастей Komatsu PC35MR-2 - ПРАВ. КРЫШКА(/) (НАВЕС)(№-9) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
38
39
40
41

Артикул

Название

Примечание

Количество

1

22L-54-21412

COVER

2

22L-54-21430

BRACKET

3

01435-00816

BOLT

4

21W-54-46280

LOCK ASS'Y

5

01010-81016

BOLT

6

01643-31032

WASHER

7

22L-54-21441

SHEET

8

22L-54-21451

SEAL

9

22L-54-21480

SHEET

10

01010-81025

BOLT

11

01643-31032

WASHER

12

22L-54-21514

COVER

13

22L-54-21531

SHEET

14

22L-54-21541

SHEET

15

22L-54-23722

SHEET

16

22L-54-23741

BRACKET

17

01010-80816

BOLT

18

01643-30823

WASHER

19

203-54-32260

STOPPER

20

22L-54-23750

PLATE

21

04205-10620

PIN

22

01602-20619

WASHER,SPRING

23

04050-11612

PIN,COTTER

24

22L-54-21591

GARNISH

25

22F-54-28550

CAP

26

22L-54-23854

COVER

27

22L-54-23871

SHEET

28

22L-54-23883

SHEET

29

22L-54-23892

SHEET

30

22L-54-23970

SHEET

31

01010-80816

BOLT

32

01643-30823

WASHER

33

22L-54-21551

HINGE

34

01010-81020

BOLT

35

01643-31032

WASHER

36

22L-54-23761

HINGE

37

01010-81020

BOLT

38

01643-31032

WASHER

39

22L-54-21141

ROD

40

01643-30823

WASHER

41

04050-12015

PIN,COTTER

Выбрано товаров: 41
