Запчасти Komatsu PC35MR-2 ПРАВ. КРЫШКА(/) (С ОБОГРЕВ-ЛЕМ) (КАБИНА)(№-9) ЧАСТИ КОРПУСА

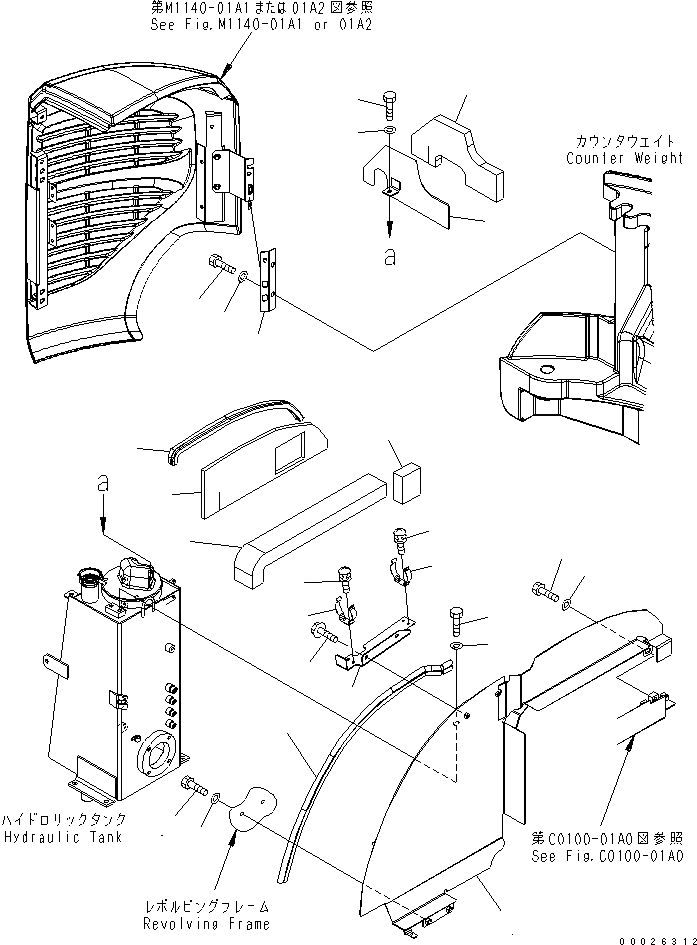

Схема запчастей Komatsu PC35MR-2 - ПРАВ. КРЫШКА(/) (С ОБОГРЕВ-ЛЕМ) (КАБИНА)(№-9) ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

1

22L-54-23730

BRACKET

2

01010-80816

BOLT

2

01435-00816

BOLT

3

01643-30823

WASHER

4

22L-54-21814

COVER

4

22L-54-21813

COVER

4

22L-54-21812

COVER

5

22L-54-21841

BRACKET

5

22L-54-21840

BRACKET

6

203-54-63230

CLAMP

7

01023-60614

SCREW

8

01435-00812

BOLT

8

21U-54-33160

SCREW

9

01010-81020

BOLT

9

01435-01016

BOLT

10

01643-31032

WASHER

11

22L-54-21741

SEAL

12

22L-54-21821

SEAL

13

22L-54-21782

SHEET

14

22L-54-21790

SHEET

15

22L-54-23771

SHEET

16

22L-54-23612

COVER

16

22L-54-23611

COVER

17

22L-54-23620

SHEET

18

01010-81016

BOLT

19

01643-31032

WASHER

Выбрано товаров: 26
