Запчасти Komatsu PC350NLC-8 1-СЕКЦИОНН. СТРЕЛА АВТОМАТИЧ. СМАЗ. ЧАСТИ (/) (№K-) G АВТОМАТИЧ. СМАЗ. СИСТЕМА

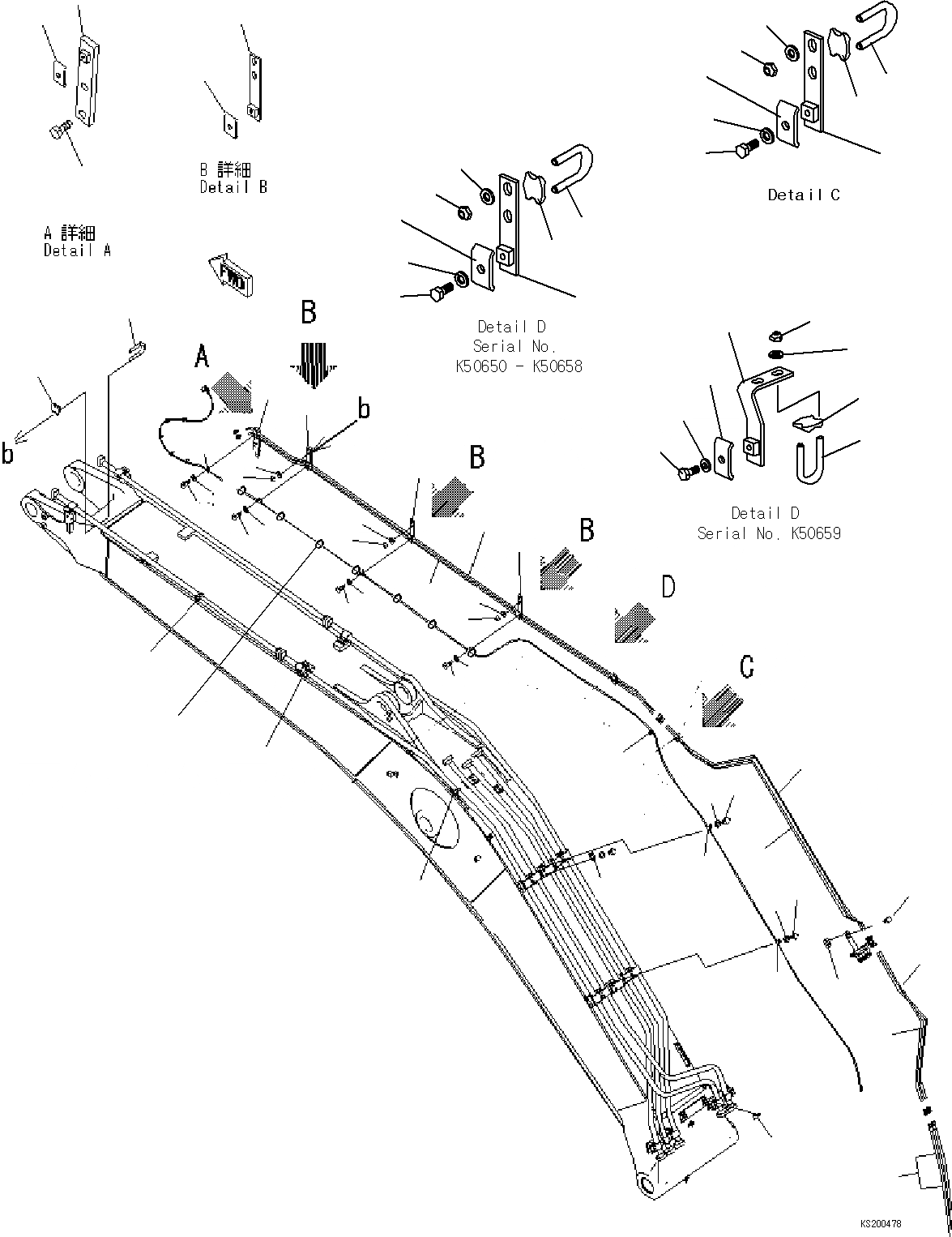

Схема запчастей Komatsu PC350NLC-8 - 1-СЕКЦИОНН. СТРЕЛА АВТОМАТИЧ. СМАЗ. ЧАСТИ (/) (№K-) G АВТОМАТИЧ. СМАЗ. СИСТЕМА
18
17
21
14
9
11
10
10
15
16
19
20
13
12
24
17
9
7
8
6
5
4
3
2
1
7
8
6
35
12
13
15
16
30
13
12
9
31
9
16
15
4
5
6
8
7
3
2
1
5
4
3
2
1
23
32
23
34
33
29
28
33
34
23
32
26
27
22
36
25
2
10
37

Артикул

Название

Примечание

Количество

1

207-70-K3280

BRACKET

2

07283-33450

CLIP

3

07283-53444

SEAT

4

01643-31032

WASHER

5

01597-01009

NUT

6

207-70-K3040

CLAMP

|6

20J-70-12280

CLAMP

7

01010-81025

BOLT

8

01643-31032

WASHER

9

207-70-K3290

BRACKET

10

07283-33450

CLIP

11

07283-53444

SEAT

12

01643-31032

WASHER

13

01597-01009

NUT

14

207-70-K3040

CLAMP

|14

20J-70-12280

CLAMP

15

01010-81025

BOLT

16

01643-31032

WASHER

17

207-70-K3310

BRACKET

18

207-70-K3040

CLAMP

|18

20J-70-12280

CLAMP

19

01010-81025

BOLT

20

01643-31032

WASHER

21

01010-81640

BOLT

22

01010-81245

BOLT

23

04434-51012

CLIP

|23

04434-50812

CLIP

24

04434-51010

CLIP

|24

04434-50810

CLIP

25

04434-51912

CLIP

26

207-70-K3480

TUBE

27

207-70-K3490

TUBE

28

207-70-K3570

TUBE

29

207-70-K3580

TUBE

30

207-70-K3610

TUBE

31

207-70-K3590

TUBE

32

207-70-K3240

SPACER

33

01010-81220

BOLT

34

01643-51232

WASHER

35

207-70-K3030

BRACKET

|35

207-70-K3280

BRACKET

36

207-54-K1020

HOSE

37

08034-20414

BAND

Выбрано товаров: 43
