Запчасти Komatsu PC350NLC-8 2-СЕКЦИОНН. СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ЛИНИЯ) (/) (№K-K) T РАБОЧЕЕ ОБОРУДОВАНИЕ

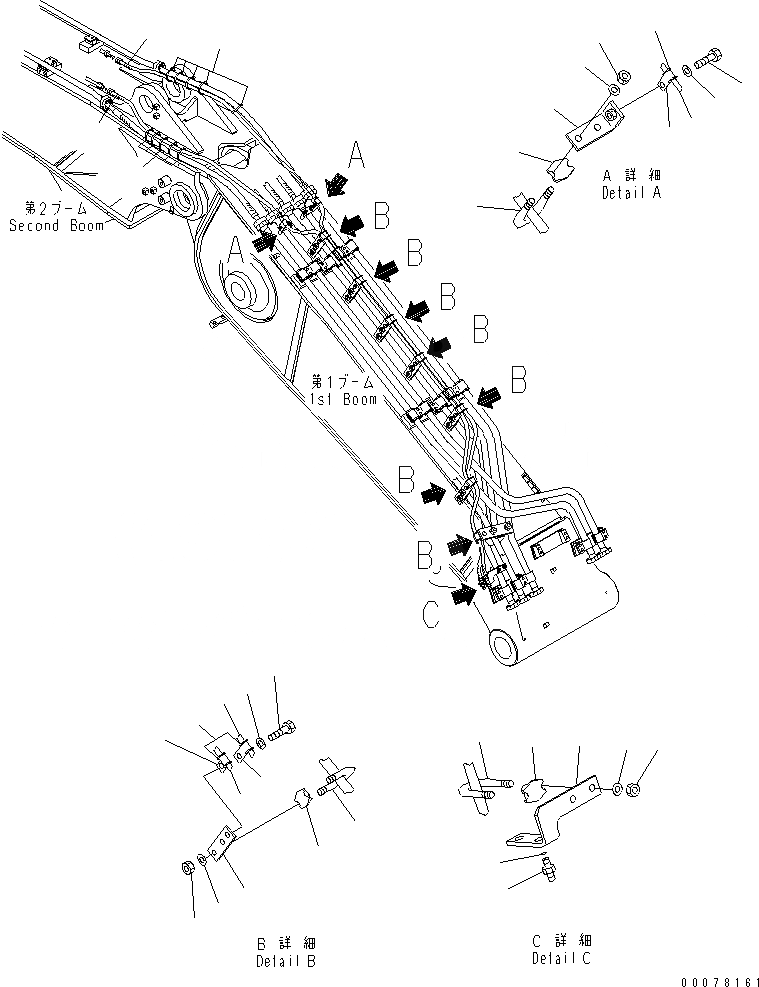

Схема запчастей Komatsu PC350NLC-8 - 2-СЕКЦИОНН. СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ЛИНИЯ) (/) (№K-K) T РАБОЧЕЕ ОБОРУДОВАНИЕ
1
28
2
28
21
20
19
23
22
27
26
1
25
24
8
9
5
6
7
4
3
12
11
10
14
13
17
2
17
18
1
16
15

Артикул

Название

Примечание

Количество

1

02777-00243

HOSE

2

02777-00244

HOSE

3

20E-62-31580

UNION

4

02896-11008

O-RING

5

207-62-K4220

BRACKET

6

07283-53444

SEAT

7

07283-33450

CLIP

8

01597-01009

NUT

9

01643-31032

WASHER

10

207-62-K5370

PLATE

11

07283-53444

SEAT

12

07283-33450

CLIP

13

01597-01009

NUT

14

01643-31032

WASHER

15

01010-81025

BOLT

16

01643-31032

WASHER

17

04434-51710

CLIP

18

07095-20211

CUSHION

19

20Y-62-K5820

BRACKET

20

07283-53444

SEAT

21

07283-33450

CLIP

22

01597-01009

NUT

23

01643-31032

WASHER

24

01010-81025

BOLT

25

01643-31032

WASHER

26

04434-51710

CLIP

27

07095-20211

CUSHION

28

08034-00823

BAND

Выбрано товаров: 28
