РУКОЯТЬ

Запчасти Komatsu PC350LC-8 SUPER LONG FRONT РУКОЯТЬ

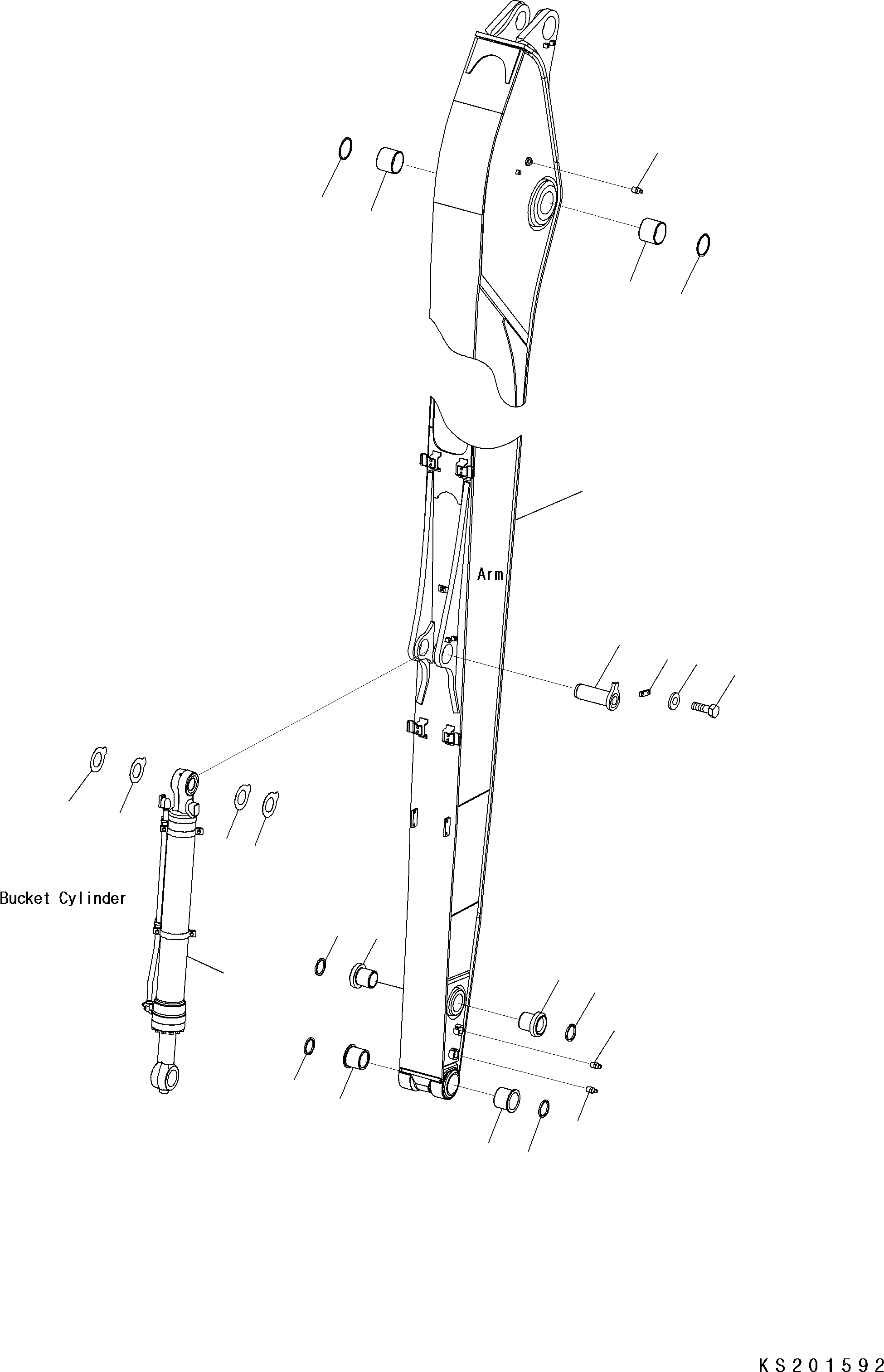

Схема запчастей Komatsu PC350LC-8 SUPER LONG FRONT - РУКОЯТЬ
3
2
7
2
3
1
9
10
12
11
6
4
4
6
8
8
6
5
5
6
15
13
14
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

207-70-KE314

ARM

2

207-70-72341

BUSHING

3

07145-00110

SEAL, DUST

4

21K-70-12161

BUSHING

5

20Y-70-32410

BUSHING

6

20Y-70-23230

SEAL

7

07020-00000

FITTING, GREASE

8

07020-00000

FITTING, GREASE

9

20Y-70-11180

PIN

10

205-70-66580

PLATE

11

01010-81230

BOLT

12

01643-31232

WASHER

13

20Y-70-31431

SPACER, T=1.0MM

14

206-70-71450

SPACER, T=2.0MM

15

707-01-0H920

CYLINDER ASSEMBLY (SEE FIG. 360900)
