Запчасти Komatsu PC350LC-8 2-СЕКЦИОНН. СТРЕЛА (ЛИНИЯ СМАЗКИ) (№K8-) T РАБОЧЕЕ ОБОРУДОВАНИЕ

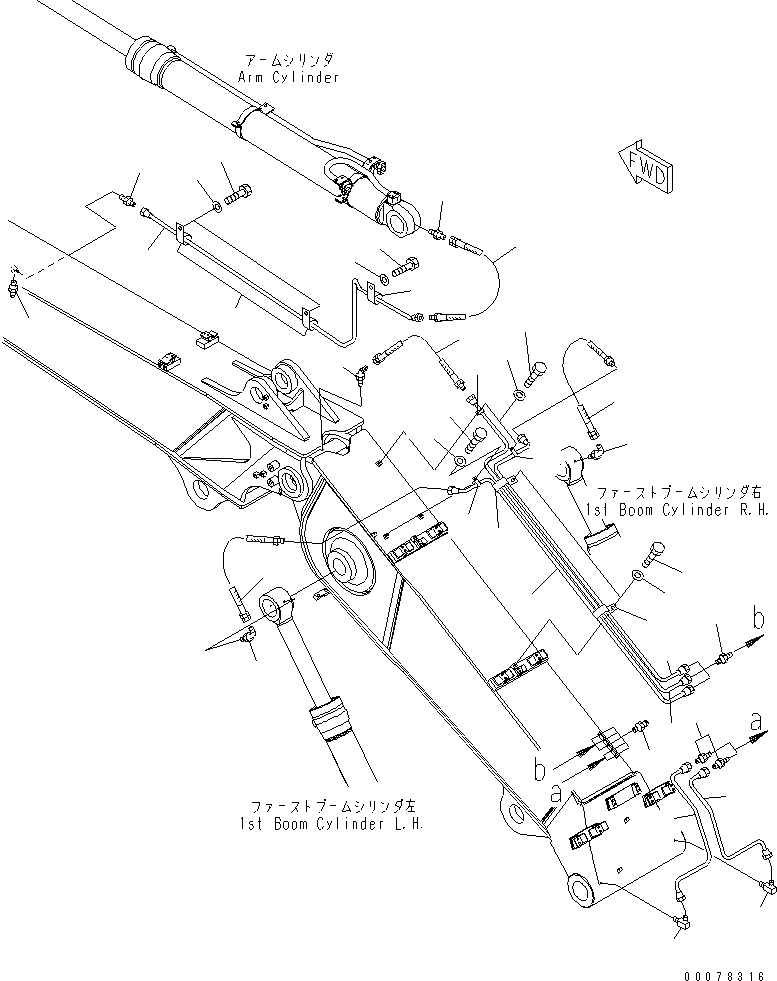

Схема запчастей Komatsu PC350LC-8 - 2-СЕКЦИОНН. СТРЕЛА (ЛИНИЯ СМАЗКИ) (№K8-) T РАБОЧЕЕ ОБОРУДОВАНИЕ
21
22
24
16
20
12
19
18
17
26
23
14
15
11
13
9
10
14
15
25
13
27
8
13
9
10
5
1
7
6
27
29
2
2
4
3
3
28

Артикул

Название

Примечание

Количество

1

07020-00000

FITTING

2

20Y-25-11270

ELBOW

3

20Y-70-11540

CONNECTOR

4

207-70-77351

TUBE

5

207-70-77341

TUBE

6

207-966-KC30

TUBE

7

207-966-KC40

TUBE

8

207-966-KC50

TUBE

9

20Y-70-11520

HOSE 440MM

10

205-70-51380

ELBOW

11

20Y-70-11520

HOSE 440MM

12

21K-70-22140

ELBOW

13

08036-01014

CLIP

14

01010-81220

BOLT

15

01643-31232

WASHER

16

207-966-KG40

TUBE

17

08036-01014

CLIP

18

01010-81220

BOLT

19

01643-31232

WASHER

20

08036-01014

CLIP

21

01010-81220

BOLT

22

01643-31232

WASHER

23

208-70-62190

HOSE

24

07214-51013

CONNECTOR

25

07020-00000

FITTING

26

205-70-51390

NIPPLE

27

04434-51912

CLIP

28

01010-81220

BOLT

29

01643-31232

WASHER

Выбрано товаров: 29
