Запчасти Komatsu PC350-7 ОСНОВН. КОНСТРУКЦИЯ (FOOTREST) (ПРАВ.) ( АКТУАТОР)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

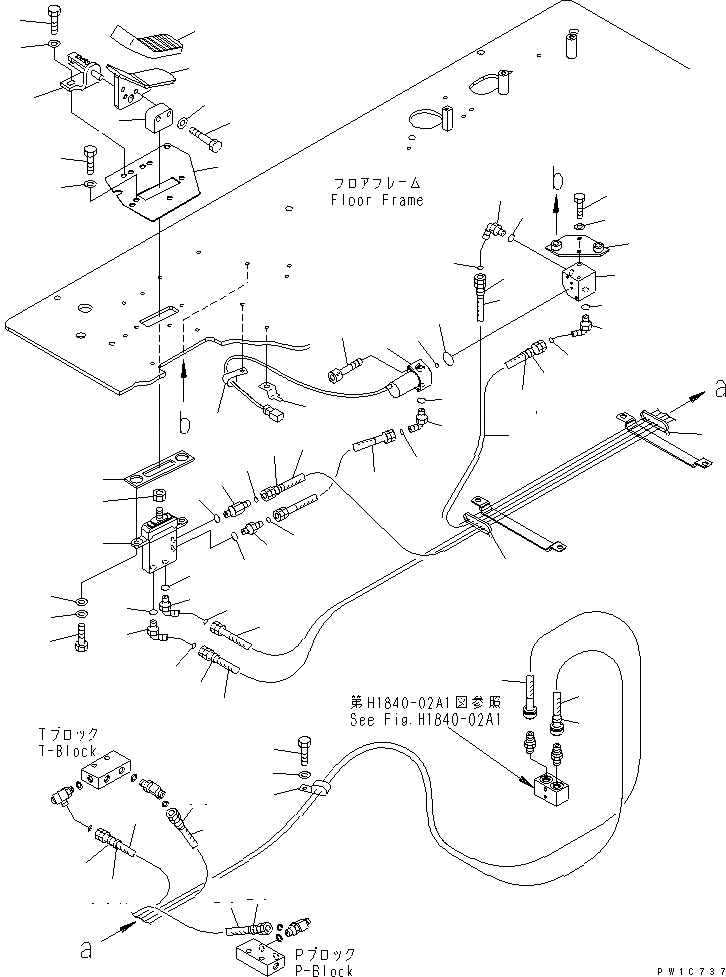

Схема запчастей Komatsu PC350-7 - ОСНОВН. КОНСТРУКЦИЯ (FOOTREST) (ПРАВ.) ( АКТУАТОР)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
24
25
25
25
25
25
25
26
26
27
27
28
28
29
29
30
30
30
30
30A
30A
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
52

Артикул

Название

Примечание

Количество

1

702-16-01230

PILOT VALVE

2

22U-54-25660

SEAL

3

22U-43-21470

SEAT

4

01010-81025

BOLT

5

01643-31032

WASHER

6

01643-31032

WASHER

7

20Y-62-25360

BRACKET

8

01010-D1025

BOLT

9

01643-71032

WASHER

10

20Y-43-31220

PEDAL

11

01010-D1045

BOLT

12

01643-71032

WASHER

13

22U-54-25541

PLATE

14

01010-81020

BOLT

15

01643-31032

WASHER

16

22U-54-25670

CAP

17

21W-62-43980

ELBOW

18

02896-11008

O-RING

19

07000-12011

O-RING

20

20Y-62-43470

NIPPLE

21

02896-11008

O-RING

22

11Y-62-12140

NIPPLE

23

02896-11008

O-RING

24

07000-12011

O-RING

25

02760-00212

HOSE, 1200MM

26

20Y-62-43490

HOSE, 2400MM

27

20Y-62-43510

HOSE, 2350MM

28

20Y-62-22790

BAND, RED

29

20Y-62-22810

BAND, YELLOW

30

20Y-62-22820

BAND, BLUE

30A

20Y-62-22830

BAND, WHITE

31

08034-00519

BAND

32

21W-62-42240

HOSE

33

04435-51210

CLIP

34

01010-81016

BOLT

35

01643-31032

WASHER

36

01583-51408

NUT

37

702-21-07010

VALVE ASS'Y,EPC

38

203-60-62220

BOLT

39

700-93-11320

O-RING

40

07000-02011

O-RING

41

20Y-62-43410

BLOCK

42

01010-80820

BOLT

43

01643-30823

WASHER

44

20Y-62-43420

BRACKET

45

11Y-62-12160

ELBOW

46

02896-11008

O-RING

47

07002-11423

O-RING

48

21W-62-43960

ELBOW

49

02896-11008

O-RING

50

07002-11423

O-RING

51

08053-01510

CLIP

52

04434-51010

CLIP

Выбрано товаров: 53
