Запчасти Komatsu PC340NLC-7K ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (BLIND БОЛТ)(№K9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

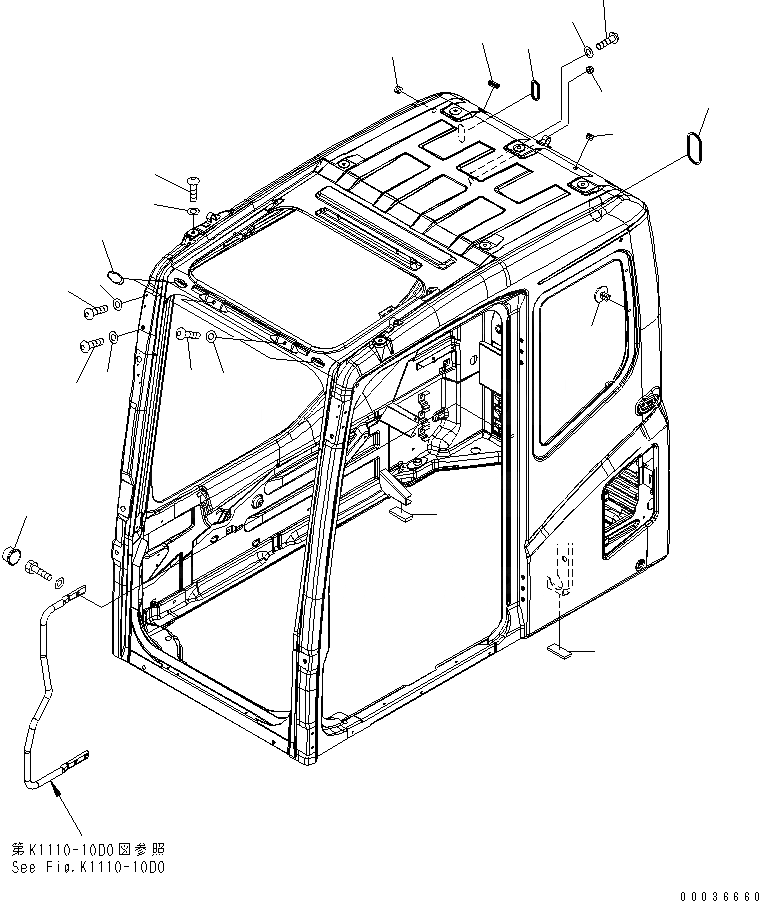

Схема запчастей Komatsu PC340NLC-7K - ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (BLIND БОЛТ)(№K9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19

Артикул

Название

Примечание

Количество

|1

203-54-00081

CAB ASS'Y

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K1110-01D0 TO K1110-12D0.

1

22B-54-17282

CAP

2

09415-02512

CAP

3

01245-01220

SCREW

4

01643-71232

WASHER

5

01245-01220

SCREW

6

01643-71232

WASHER

7

208-53-13270

RIVET

|7

124-911-5750

RIVET

8

01245-01016

SCREW

9

01643-71032

WASHER

10

01245-00612

SCREW

11

01643-70623

WASHER

12

20Y-54-52470

GROMMET

13

20Y-54-36150

GROMMET

14

208-53-12580

SEAL

15

20Y-54-52440

CAP

16

01641-50608

WASHER

17

01245-00616

SCREW

18

09415-01008

CAP

19

09415-01008

CAP

Выбрано товаров: 22
