Запчасти Komatsu PC340NLC-7K КАБИНА (BLIND БОЛТ)(№K-K9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

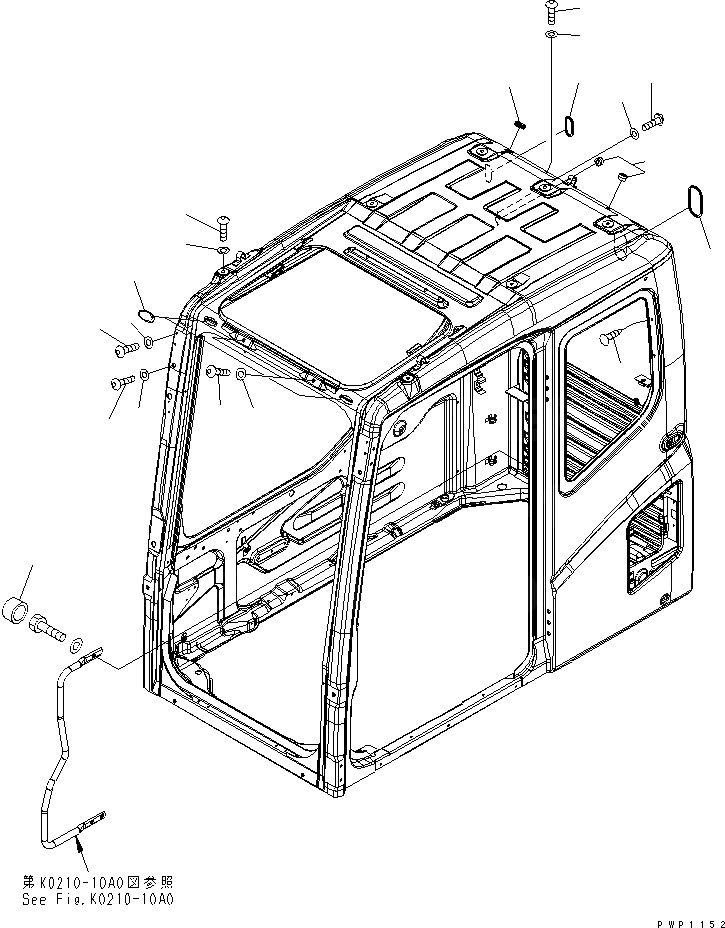

Схема запчастей Komatsu PC340NLC-7K - КАБИНА (BLIND БОЛТ)(№K-K9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

|1

20Y-54-01151

CAB ASS'Y

|1

20Y-54-01150

CAB ASS'Y

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-11A0.

1

20Y-54-52440

CAP,BOLT

2

22B-54-17282

CAP

3

09415-02512

CAP

4

01245-01220

SCREW

5

01643-71232

WASHER

6

01245-01220

SCREW

7

01643-71232

WASHER

8

124-911-5750

RIVET

9

01245-01016

SCREW

10

01643-71032

WASHER

11

01245-00612

SCREW

12

01643-70623

WASHER

13

20Y-54-52470

GROMMET

14

20Y-54-36150

GROMMET

15

01245-01016

SCREW

16

01643-71032

WASHER

17

09415-01008

CAP

18

01245-00616

SCREW

19

01641-50608

WASHER
