Запчасти Komatsu PC340NLC-7K-E0 КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) ГИДРАВЛИКА

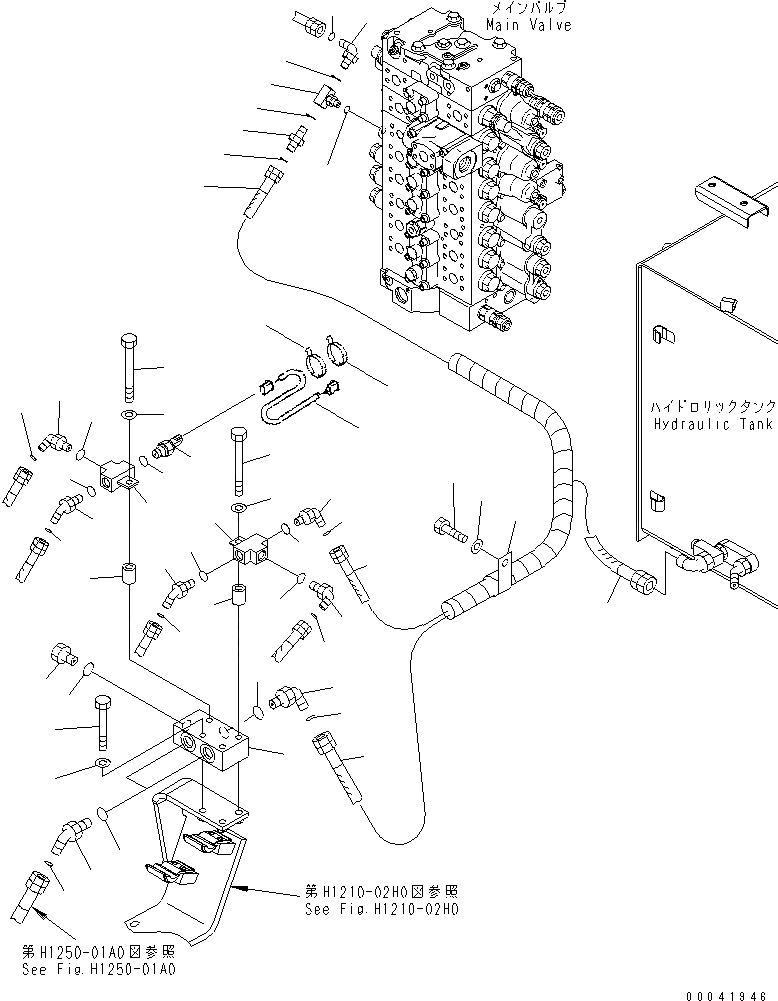

Схема запчастей Komatsu PC340NLC-7K-E0 - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) ГИДРАВЛИКА
46
44
45
39
42
41
43
34
40
35
36
38
37
48
47
48
14
19
15
21
34
20
20
19
21
9
11
35
1
10
13
18
12
17
16
22
33
32
25
24
30
29
31
27
26
28
23
7
8
2
3
5
4
6

Артикул

Название

Примечание

Количество

1

207-62-63230

BLOCK

2

01010-81280

BOLT

3

01643-31232

WASHER

4

02783-10522

ELBOW

5

07002-12434

O-RING

6

02896-11015

O-RING

7

07040-12412

PLUG

8

07002-12434

O-RING

9

02782-10522

ELBOW

10

07002-12434

O-RING

11

02896-11015

O-RING

12

20Y-62-19330

TEE

13

142-03-11160

SPACER

14

01011-81220

BOLT

15

01643-31232

WASHER

16

02783-10315

ELBOW

17

07002-12034

O-RING

18

02896-11009

O-RING

19

02782-10315

ELBOW

20

07002-12034

O-RING

21

02896-11009

O-RING

22

207-62-73530

ELBOW

23

142-03-11160

SPACER

24

01010-81270

BOLT

25

01643-31232

WASHER

26

02783-10315

ELBOW

27

07002-12034

O-RING

28

02896-11009

O-RING

29

02782-10315

ELBOW

30

07002-12034

O-RING

31

02896-11009

O-RING

32

7861-93-1650

SENSOR

33

07002-11823

O-RING

34

02762-00326

HOSE

35

02762-00518

HOSE

36

04434-53412

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

20Y-62-43640

TEE

40

07002-11423

O-RING

41

11Y-62-12520

NIPPLE

42

07002-11423

O-RING

43

02896-11009

O-RING

44

02782-10210

ELBOW

45

07002-11423

O-RING

46

02896-11008

O-RING

47

7861-93-1780

WIRING HARNESS

48

08034-20536

BAND

Выбрано товаров: 48
