Запчасти Komatsu PC30MR-3 БЛОК КОНДИЦИОНЕРА (№7-) БЛОК КОНДИЦИОНЕРА, С КОНДИЦИОНЕРОМ, ДЛЯ КАБИНА ROPS

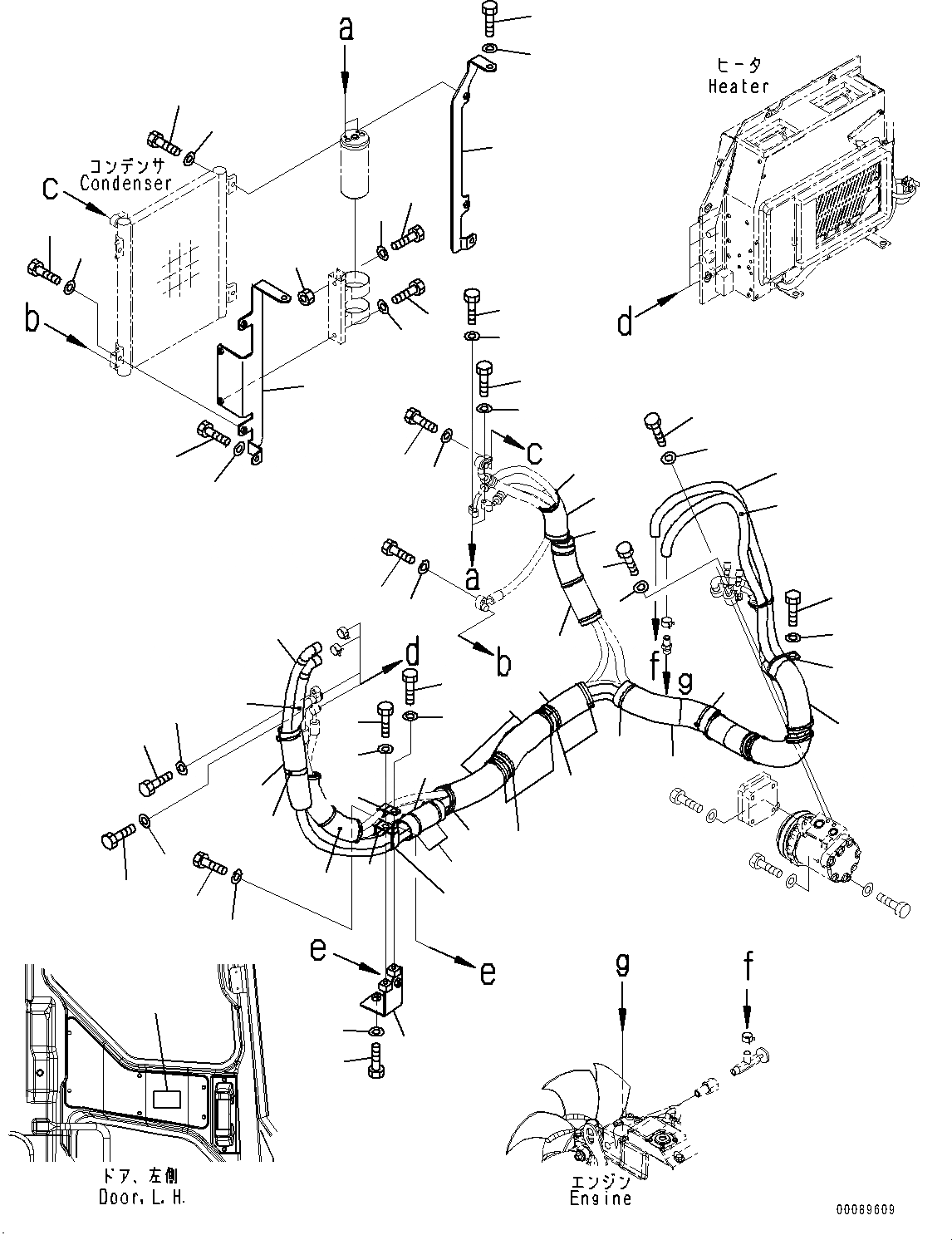

Схема запчастей Komatsu PC30MR-3 - БЛОК КОНДИЦИОНЕРА (№7-) БЛОК КОНДИЦИОНЕРА, С КОНДИЦИОНЕРОМ, ДЛЯ КАБИНА ROPS
7
28
29
30
2
1
16
17
3
4
1
2
5
6
11
12
10
8
9
32
33
33
1
2
25
27
26
15
22
21
20
32
23
24
23
24
14
18
19
1
2
14
32
31
33
31
33
33
14
31
33
15
33
38
39
36
35
34
35
34
42
41
40
37
39
38
40
41
13

Артикул

Название

Примечание

Количество

1

01010-80625

Bolt

2

01643-30623

Washer

3

01010-80825

Bolt

4

01643-30823

Washer

5

01010-80835

Bolt

6

01643-30823

Washer

7

04434-52511

Clip

8

01010-81020

Bolt

9

01643-31032

Washer

10

04434-51610

Clip

11

01010-81020

Bolt

12

01643-31032

Washer

13

09971-00070

Plate, Freon Destruction

14

20N-62-72670

Sheet

15

08034-20823

Band

16

01010-80625

Bolt

17

01643-30623

Washer

18

01010-80825

Bolt

19

01643-30823

Washer

20

04435-52511

Clip

21

01010-81020

Bolt

22

01643-31032

Washer

23

22F-979-3351

Hose

24

22F-979-3361

Hose

25

04435-52110

Clip

26

01010-81020

Bolt

27

01643-31032

Washer

28

22L-979-2183

Bracket

29

01010-81040

Bolt

30

01643-31032

Washer

31

20P-62-72380

Sheet

32

20N-62-72670

Sheet

33

08034-20823

Band

34

01010-80816

Bolt

35

01643-30823

Washer

36

22F-979-3210

Bracket

37

22F-979-3221

Bracket

38

01010-81016

Bolt

39

01643-31032

Washer

40

01010-80820

Bolt

41

01643-30823

Washer

42

01580-10806

Nut

Выбрано товаров: 42
