Запчасти Komatsu PC30MR-3 ПРАВ. COVER, КРЫШКА(/) (№7-) ПРАВ. COVER, С КОНДИЦИОНЕРОМ, ДЛЯ КАБИНА ROPS

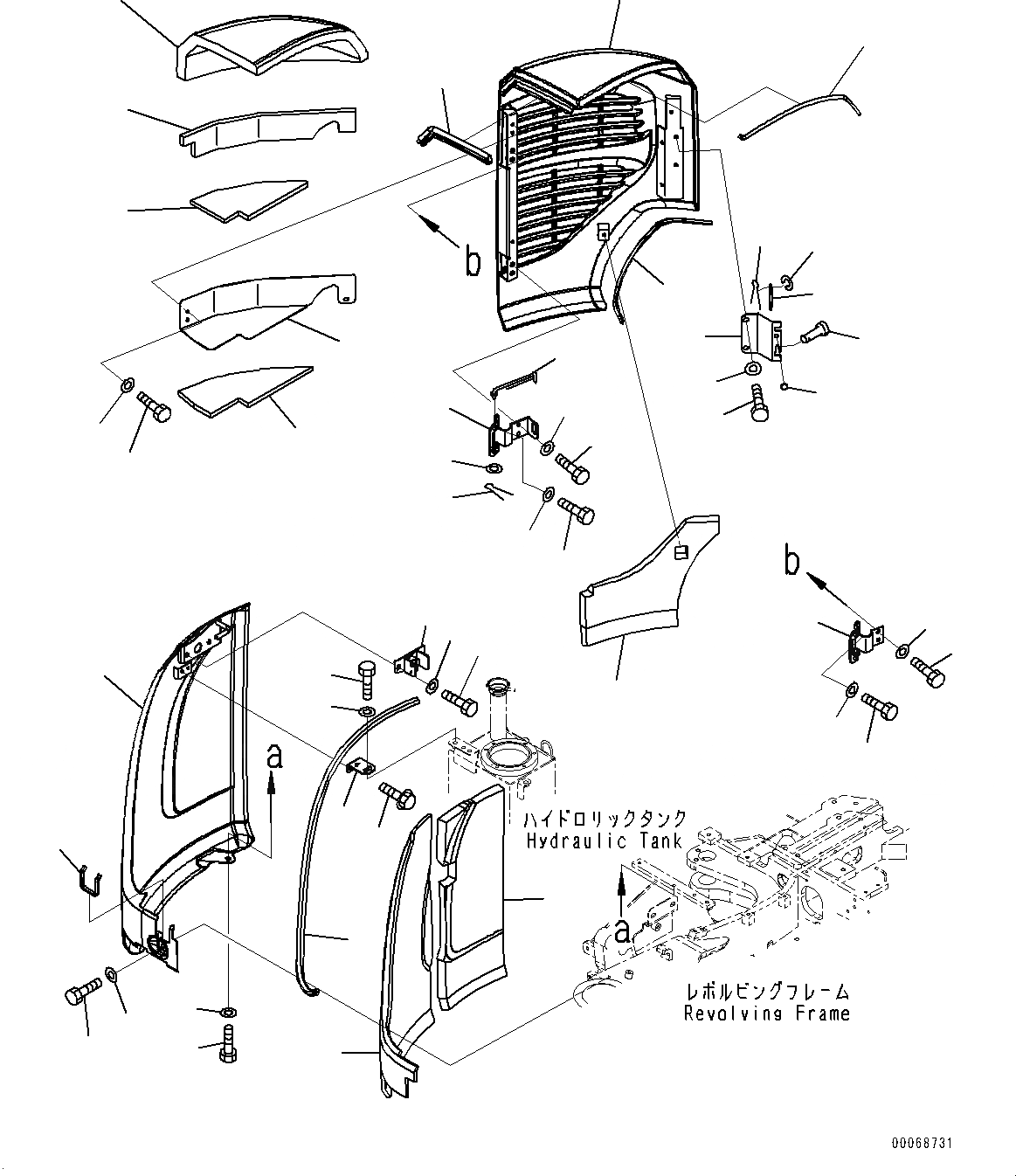

Схема запчастей Komatsu PC30MR-3 - ПРАВ. COVER, КРЫШКА(/) (№7-) ПРАВ. COVER, С КОНДИЦИОНЕРОМ, ДЛЯ КАБИНА ROPS
14
27
28
29
30
31
15
13
1
9
7
8
11
12
4
5
6
2
3
12
11
11
10
12
21
22
23
24
17
18
19
20
26
33
34
32
43
42
36
37
38
39
40
43
42
35
16
25
41

Артикул

Название

Примечание

Количество

1

22F-54-31511

Cover

2

22L-54-21430

Bracket

3

01435-00816

Bolt

4

21W-54-46280

Lock Assembly

5

01010-81016

Bolt

6

01643-31032

Washer

7

22L-54-21441

Sheet

8

22F-54-31520

Seal

9

22F-54-31531

Sheet

10

22F-54-31540

Garnish

11

01010-81025

Bolt

12

01643-31032

Washer

13

22F-54-31111

Cover

14

22F-54-31130

Sheet

15

22F-979-3431

Sheet

16

22F-54-31180

Sheet

17

22F-54-39180

Bracket

18

01010-80816

Bolt

19

01643-30823

Washer

20

203-54-32260

Stopper

21

22L-54-23750

Plate

22

04205-10620

Pin

23

01602-20619

Washer

24

04050-11612

Pin, Cotter

25

22F-54-33210

Seal

26

22F-54-31160

Garnish

27

22F-979-3411

Bracket

28

22F-979-3421

Sheet

29

22F-979-3440

Sheet

30

01010-80816

Bolt

31

01643-30823

Washer

32

22F-54-39160

Hinge

33

01010-81020

Bolt

34

01643-31032

Washer

35

22F-54-39170

Hinge

36

01010-81020

Bolt

37

01643-31032

Washer

38

22L-54-21141

Rod

39

01643-30823

Washer

40

04050-12015

Pin, Cotter

41

22F-979-3450

Garnish

42

01010-81020

Bolt

43

01643-31032

Washer

Выбрано товаров: 43
