ВСАСЫВ. ТРУБЫ (№7-)

Запчасти Komatsu PC30MR-3 ВСАСЫВ. ТРУБЫ (№7-) ВСАСЫВ. ТРУБЫ

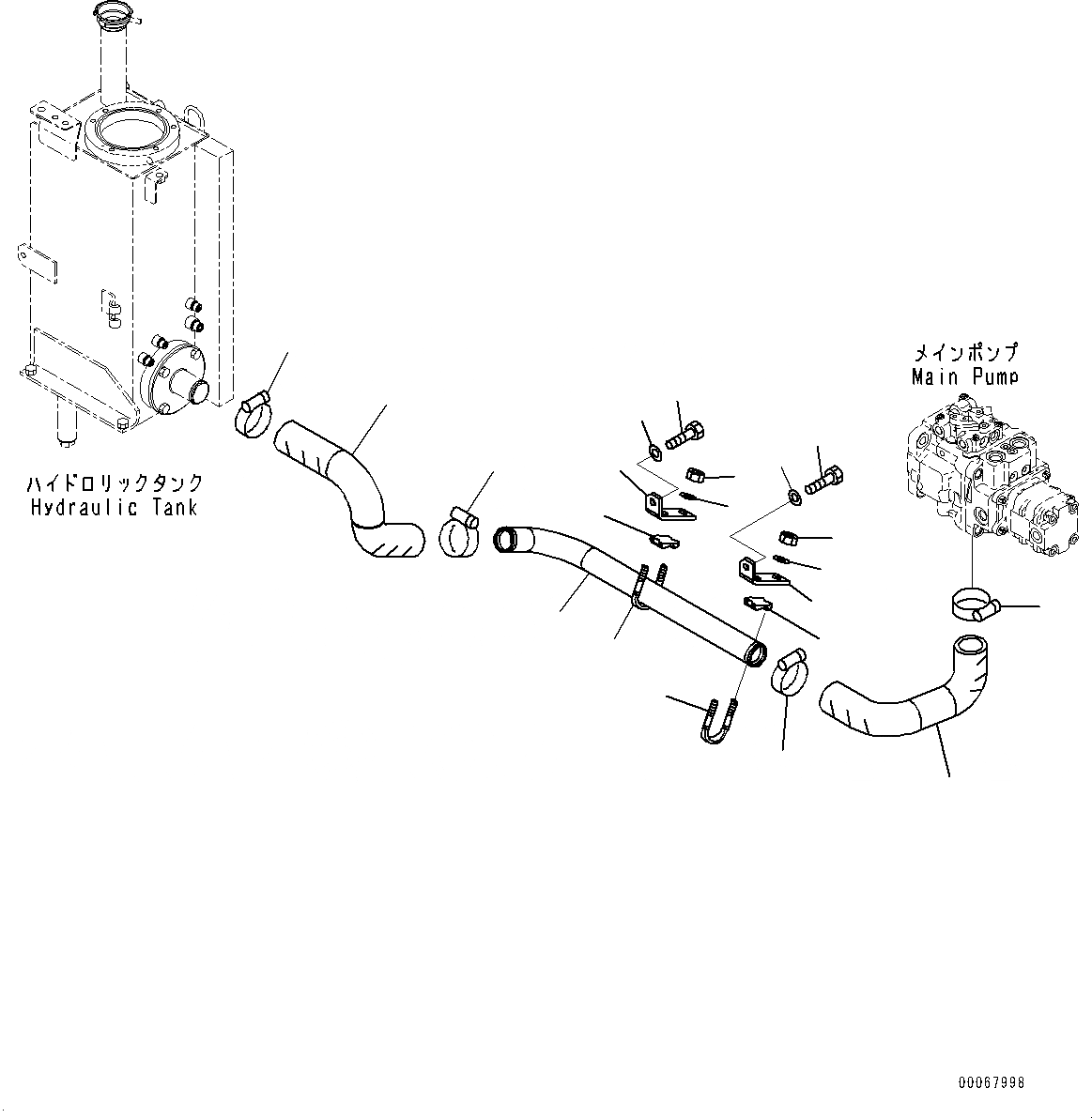

Схема запчастей Komatsu PC30MR-3 - ВСАСЫВ. ТРУБЫ (№7-) ВСАСЫВ. ТРУБЫ
10
9
2
12
12
4
5
7
8
8
9
10
11
5
4
1
3
2
7
6
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22L-62-22221

Hose

2

07289-00055

Clamp

3

22L-62-22230

Tube

4

22L-62-22242

Plate

5

07283-34354

Clip, Pipe

6

07283-54353

Seat

7

01597-01009

Nut

8

01643-31032

Washer

9

01010-81020

Bolt

10

01643-31032

Washer

11

22L-62-22211

Hose

12

07289-00055

Clamp
