Запчасти Komatsu PC30MR-2-D ПРАВ. КРЫШКА(/) (КАБИНА) ЧАСТИ КОРПУСА

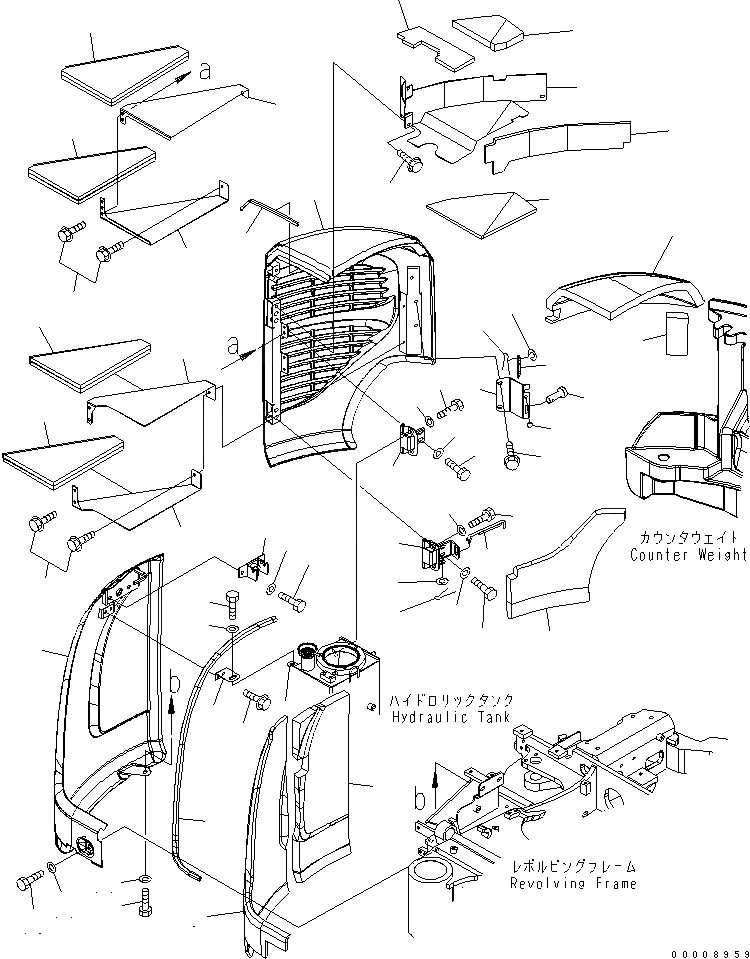

Схема запчастей Komatsu PC30MR-2-D - ПРАВ. КРЫШКА(/) (КАБИНА) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
44
45

Артикул

Название

Примечание

Количество

1

22L-54-21412

COVER

2

22L-54-21430

BRACKET

3

01435-00816

BOLT

4

21U-54-21610

LOCK ASS'Y

5

01010-81016

BOLT

6

01643-31032

WASHER

7

22L-54-21441

SHEET

8

22L-54-21451

SEAL

9

22L-54-21480

SHEET

10

01010-81025

BOLT

11

01643-31032

WASHER

12

22L-54-21514

COVER

13

22L-54-21531

SHEET

14

22L-54-21541

SHEET

15

22L-54-23722

SHEET

16

22L-54-23741

BRACKET

17

01435-00814

BOLT

18

203-54-32260

STOPPER

19

22L-54-23750

PLATE

20

04205-10620

PIN

21

01602-20619

WASHER,SPRING

22

04050-11612

PIN,COTTER

23

22L-54-21591

GARNISH

24

22L-54-23810

PLATE

25

22L-54-23820

PLATE

26

22L-54-23980

SHEET

27

22L-54-23930

PLATE

28

22L-54-23940

PLATE

29

22L-54-23990

SHEET

30

01435-00814

BOLT

31

22L-54-23854

COVER

32

22L-54-23871

SHEET

33

22L-54-23883

SHEET

34

22L-54-23892

SHEET

35

22L-54-23970

SHEET

36

01435-00814

BOLT

37

22L-54-21551

HINGE

38

01010-81020

BOLT

39

01643-31032

WASHER

40

22L-54-23761

HINGE

41

01010-81020

BOLT

42

01643-31032

WASHER

43

22L-54-21141

ROD

44

01643-30823

WASHER

45

04050-12015

PIN,COTTER

Выбрано товаров: 45
