Запчасти Komatsu PC30MR-2-B ОСНОВН. КЛАПАН (MULTI PATTERN УПРАВЛ-Е) ГИДРАВЛИКА

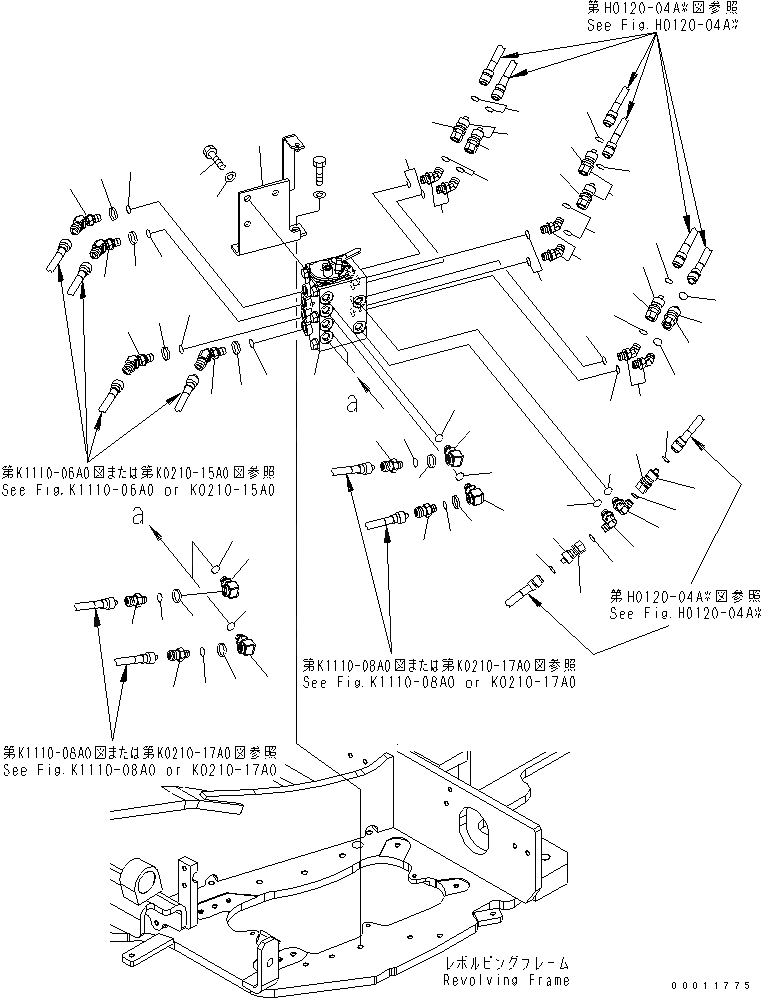

Схема запчастей Komatsu PC30MR-2-B - ОСНОВН. КЛАПАН (MULTI PATTERN УПРАВЛ-Е) ГИДРАВЛИКА
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23

Артикул

Название

Примечание

Количество

1

22L-62-24700

VALVE ASS'Y,(SEE FIG.Y1680-01A0)

2

02782-10210

ELBOW

3

02783-10210

ELBOW

4

22M-62-15590

JOINT

5

20U-62-22190

O-RING

6

02896-11008

O-RING

7

07002-11423

O-RING

8

22L-62-24730

ELBOW

9

22L-62-24740

NIPPLE

10

07002-11423

O-RING

11

20X-62-47450

ELBOW

12

07002-11423

O-RING

13

22L-62-24711

BRACKET

14

01010-81025

BOLT

15

01643-31032

WASHER

16

21U-62-34710

BAND¤ YELLOW

17

21U-62-34720

BAND¤ BLACK

18

21U-62-34730

BAND¤ GREEN

19

21U-62-34740

BAND¤ ORANGE

20

21U-62-34750

BAND¤ BLUE

21

21U-62-34760

BAND¤ RED

22

21U-62-34770

BAND¤ WHITE

23

21U-62-34780

BAND¤ BROWN

Выбрано товаров: 23
