ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ)

Запчасти Komatsu PC308USLC-3E0-W1 ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

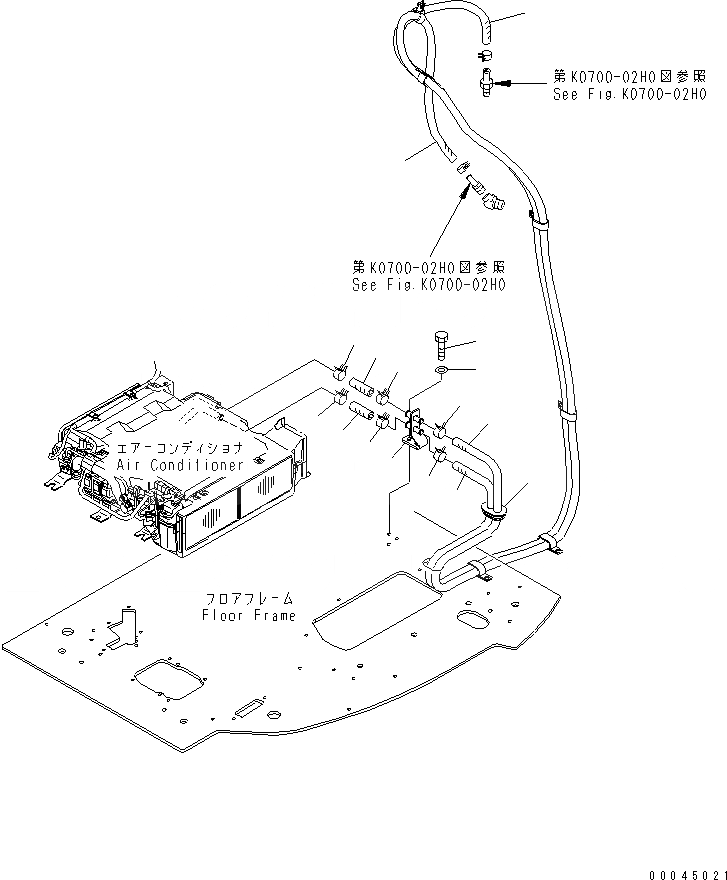

Схема запчастей Komatsu PC308USLC-3E0-W1 - ОСНОВН. КОНСТРУКЦИЯ (ШЛАНГИ ОБОГРЕВАТЕЛЯ И КРЕПЛЕНИЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22U-979-2410

BRACKET

2

01010-81020

BOLT

3

01643-31032

WASHER

4

198-904-4180

HOSE

5

09479-02400

CLAMP

6

22U-979-2850

HOSE¤ 3300MM

7

22U-979-2860

HOSE¤ 3500MM

8

11Y-09-11160

CLIP

9

22U-54-25960

GROMMET

Выбрано товаров: 9
