Запчасти Komatsu PC308USLC-3E0 ЦИЛИНДР СТРЕЛЫ, ЦИЛИНДР ЛЕВ. (№-) ЦИЛИНДР СТРЕЛЫ

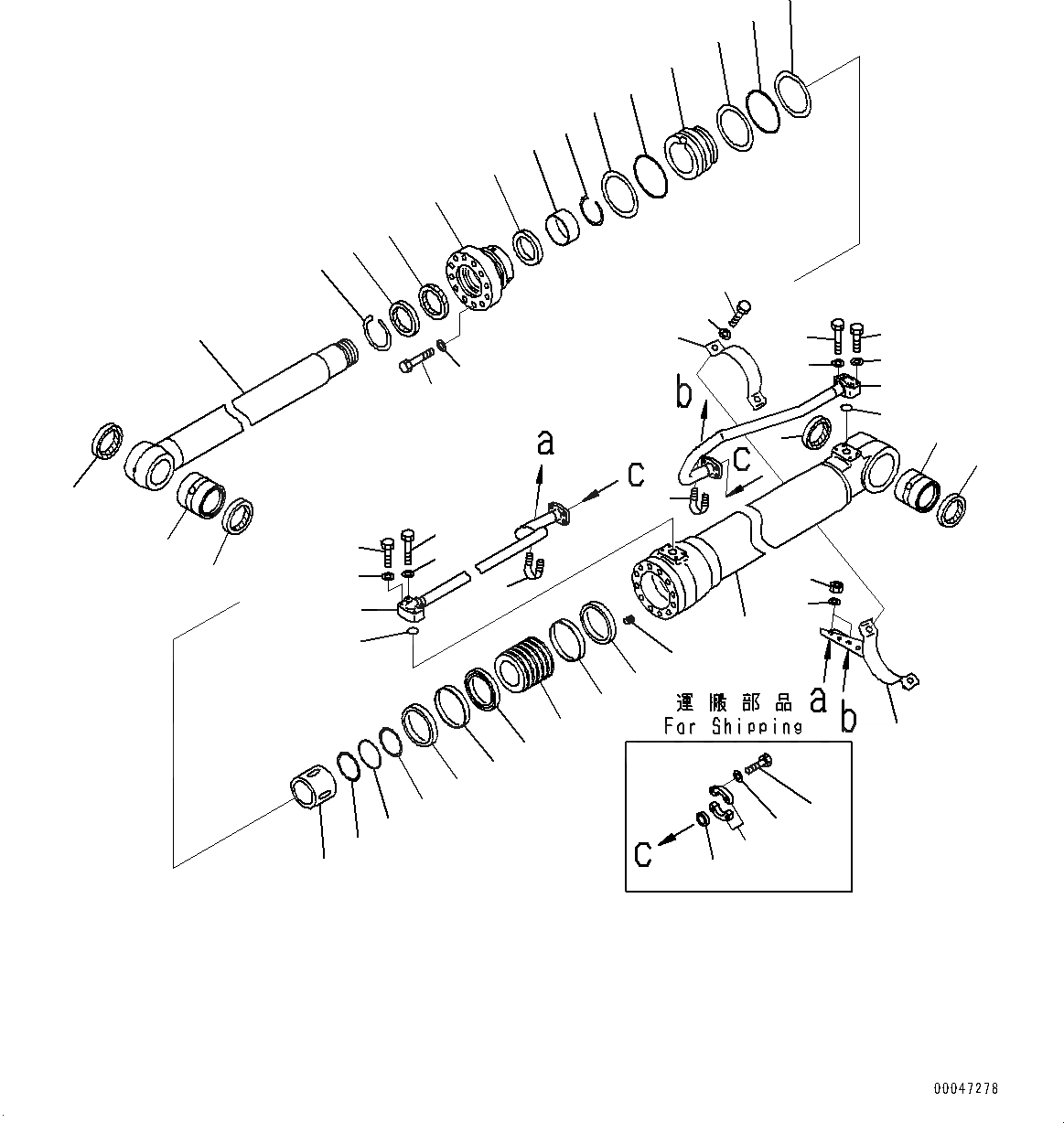

Схема запчастей Komatsu PC308USLC-3E0 - ЦИЛИНДР СТРЕЛЫ, ЦИЛИНДР ЛЕВ. (№-) ЦИЛИНДР СТРЕЛЫ
44
46
25
43
45
1
2
3
4
5
6
7
8
12
13
14
15
16
17
18
19
22
26
27
28
29
36
37
38
40
41
42
9
10
20
21
27
6
33
32
35
21
20
23
24
24
30
31
35
33
40
3
11
34
31
39
32
34

Артикул

Название

Примечание

Количество

|$0

707-01-0H931

Cylinder Assembly

1

707-13-14860

Cylinder

2

707-76-80431

Bushing

3

07145-00080

Seal, Dust, (Kit : K03)

4

707-58-10801

Rod, Piston

5

707-76-80431

Bushing

6

07145-00080

Seal, Dust, (Kit : K03)

7

707-27-14690

Head, Cylinder

8

07179-13114

Ring, Snap

9

176-63-56170

Seal, Dust, (Kit : K03)

10

707-52-90780

Bushing

11

707-75-10160

Ring, Snap

12

707-51-10030

Packing, Rod, (Kit : K03)

13

07000-15130

O-ring, (Kit : K03)

14

707-35-91420

Ring, Back-up, (Kit : K03)

15

707-51-10650

Ring, Buffer, (Kit : K03)

16

01010-81875

Bolt

17

707-41-11840

Washer

18

707-36-14650

Piston

19

707-44-14150

Ring, Piston, (Kit : K03)

20

707-39-14110

Ring, Wear, (Kit : K03)

21

707-44-14910

Ring

22

707-71-71020

Plunger

23

07000-15090

O-ring, (Kit : K03)

24

07001-05090

Ring, Back-up, (Kit : K03)

25

01310-01216

Screw

26

707-71-35020

Collar

27

707-35-91420

Ring, Back-up, (Kit : K03)

28

07000-15130

O-ring, (Kit : K03)

29

707-86-66100

Tube

30

206-63-54580

Tube

31

07372-21060

Bolt

32

01643-51032

Washer

33

07372-21045

Bolt

34

01643-51032

Washer

35

07000-13030

O-ring, (Kit : K03)

36

707-88-28220

Bracket

37

707-88-21321

Band

38

07372-21035

Bolt

39

01643-51032

Washer

40

07283-32738

Clip, Pipe

41

01597-01009

Nut

42

01643-31032

Washer

43

707-88-33030

Cap

44

07371-30640

Flange, Split

45

07372-21035

Bolt

46

01643-51032

Washer

Выбрано товаров: 47
