Запчасти Komatsu PC308USLC-3E0 СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (№-) СТРЕЛА, .9M, УСИЛ.ENED

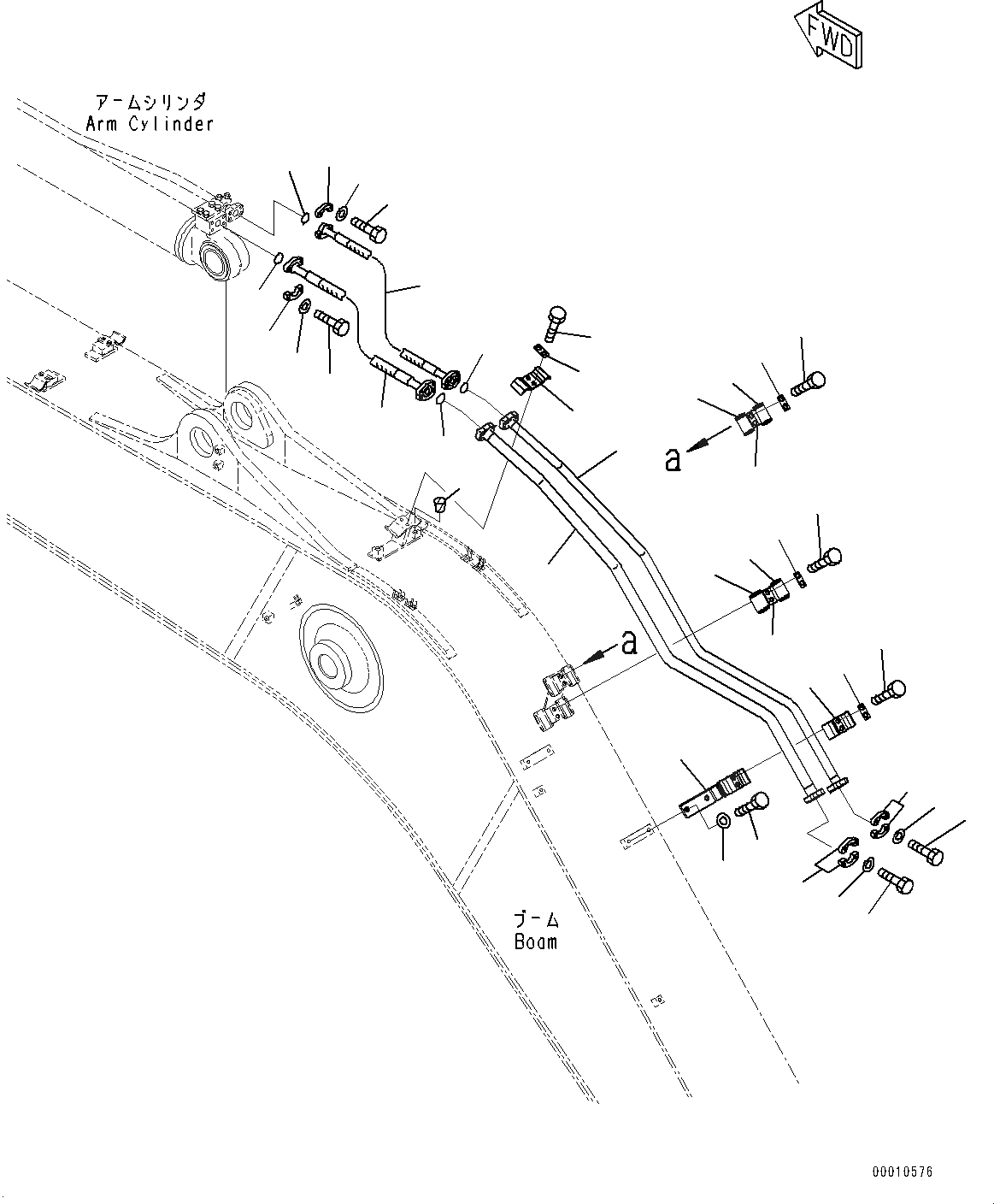

Схема запчастей Komatsu PC308USLC-3E0 - СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (№-) СТРЕЛА, .9M, УСИЛ.ENED
14
13
9
20
14
9
13
10
14
13
12
11
19
21
3
4
8
6
7
2
1
5
22
28
31
30
23
27
28
29
23
24
25
26
32
15
17
18
16
16

Артикул

Название

Примечание

Количество

1

22U-62-85660

Tube

2

07371-30640

Flange, Split

3

07372-21035

Bolt

4

01643-51032

Washer

5

22U-62-85650

Tube

6

07371-31049

Flange, Split

7

07372-21035

Bolt

8

01643-51032

Washer

9

20Y-62-13690

Clamp

10

20Y-62-13730

Clamp

11

20Y-62-13761

Seat

12

205-62-73431

Seat

13

20Y-62-13450

Plate

14

01010-81230

Bolt

15

20Y-62-13190

Clamp

16

20Y-62-13761

Seat

17

01010-81230

Bolt

18

20Y-62-13450

Plate

19

22U-62-23170

Bracket

20

01010-81230

Bolt

21

01643-31232

Washer

22

20Y-62-13570

Hose

23

07000-13025

O-ring

24

07371-30640

Flange, Split

25

07372-21035

Bolt

26

01643-51032

Washer

27

206-62-71390

Hose

28

07000-13032

O-ring

29

07371-31049

Flange, Split

30

07372-21035

Bolt

31

01643-51032

Washer

32

07049-01215

Plug

Выбрано товаров: 32
