Запчасти Komatsu PC300SC-6 ОСНОВНАЯ РАМА (SLIDE РАМА) (PCSC)(№-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

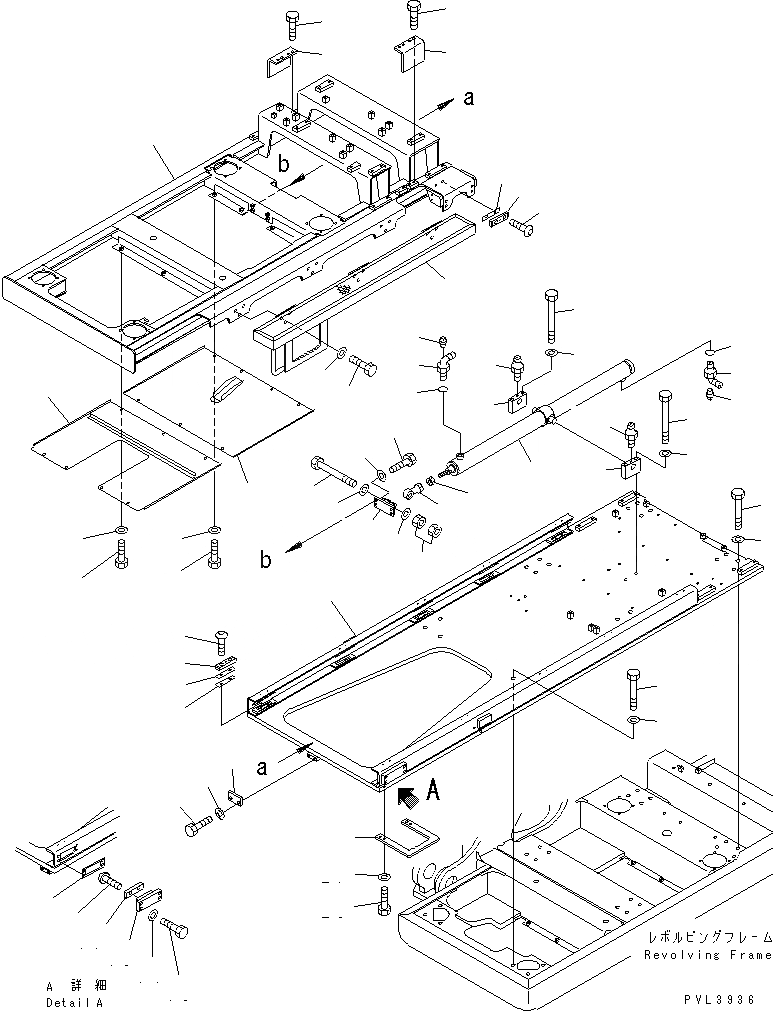

Схема запчастей Komatsu PC300SC-6 - ОСНОВНАЯ РАМА (SLIDE РАМА) (PCSC)(№-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
42
43
44
44
45
45
46
46
47
48
49
49
50
50

Артикул

Название

Примечание

Количество

1

207-54-65311

FRAME

2

01010-81670

BOLT

3

21T-54-16150

WASHER

4

01010-81870

BOLT

5

01643-31845

WASHER

6

20Y-54-24710

PAD

7

01245-00616

SCREW

8

20Y-54-24720

SHIM¤ 1.0MM,1.0MM

9

20Y-54-26180

SHIM¤ 2.0MM,2.0MM

10

20Y-54-24970

RETAINER

11

20Y-54-24710

PAD

12

01245-00616

SCREW

13

01010-81225

BOLT

14

01643-31232

WASHER

15

20Y-54-24980

SHIM¤ 1.0MM,1.0MM

16

207-54-65320

FRAME

17

20Y-54-24710

PAD

18

01245-00616

SCREW

19

20Y-54-24720

SHIM¤ 1.0MM

20

20Y-54-24560

BRACKET

21

01010-81230

BOLT

22

20D-47-41691

PLATE

23

01010-81230

BOLT

24

01643-31232

WASHER

25

20Y-54-26650

PLATE

26

01010-81235

BOLT

27

01643-31232

WASHER

28

20Y-54-26661

STEP

29

01010-81230

BOLT

30

01643-31232

WASHER

31

205-63-09190

CYLINDER ASS'Y

32

20Y-54-24960

BRACKET

33

01011-81410

BOLT

34

01643-31445

WASHER

35

07020-00000

FITTING

36

20Y-54-24360

PILLOW

37

01582-12218

NUT

38

20Y-54-24371

BRACKET

39

01010-81240

BOLT

40

01643-31232

WASHER

41

01091-52205

BOLT

42

01643-32260

WASHER

43

01583-12213

NUT

44

07235-50315

ELBOW

45

07042-70108

PLUG

46

07002-02034

O-RING

47

207-54-65370

COVER

48

207-54-65381

COVER

49

01010-81220

BOLT

50

01643-31232

WASHER

Выбрано товаров: 50
