Запчасти Komatsu PC300SC-6 LS ЛИНИЯ (ЛИНИЯ НАСОСА И КЛАПАН EPC)(№-) ГИДРАВЛИКА

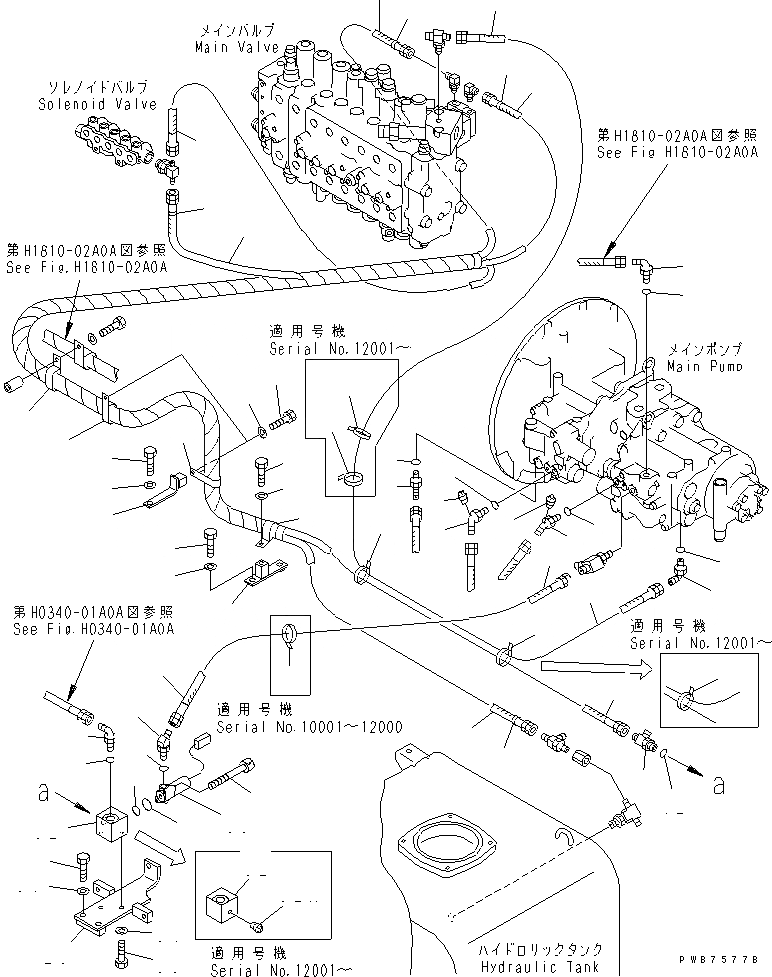

Схема запчастей Komatsu PC300SC-6 - LS ЛИНИЯ (ЛИНИЯ НАСОСА И КЛАПАН EPC)(№-) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
28
29
30
31
32
32
32A
33
34
35
36
37
38
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

1

07235-10210

ELBOW

2

07002-11423

O-RING

3

07236-50210

ELBOW

4

07042-30108

PLUG

5

07002-11423

O-RING

6

07235-10210

ELBOW

7

07002-11423

O-RING

8

20Y-62-22790

BAND¤ RED

9

20Y-62-22820

BAND¤ BLUE

10

07102-20218

HOSE

11

07102-20313

HOSE

12

07102-20316

HOSE

13

07102-20321

HOSE

14

08034-00519

BAND

|14

08034-00519

BAND

15

207-62-62551

BRACKET

16

01010-81230

BOLT

17

01643-31232

WASHER

18

207-62-62120

PLATE

19

01010-81230

BOLT

20

01643-31232

WASHER

21

04435-52112

CLIP

22

155-61-15350

CLIP

23

04434-51712

CLIP

24

04434-52512

CLIP

25

01010-81225

BOLT

26

01643-31232

WASHER

27

07102-20304

HOSE

28

08034-00536

BAND

|28

08034-00536

BAND

29

207-62-62532

BRACKET

30

01010-81250

BOLT

31

01643-31232

WASHER

32

207-62-63890

BLOCK

|32

20Y-62-22110

BLOCK

32A

07042-30108

PLUG

33

01010-81025

BOLT

34

01643-31032

WASHER

35

702-21-07010

VALVE ASS'Y,(SEE FIG. Y1671-01A0)

36

700-93-11320

O-RING

37

07000-12011

O-RING

38

203-60-62220

BOLT

39

20Y-62-23460

ELBOW

40

07002-11423

O-RING

41

07230-20315

UNION

42

07002-12034

O-RING

43

07235-10315

ELBOW

44

07002-12034

O-RING

Выбрано товаров: 48
