Запчасти Komatsu PC300LC-7 КОНДИЦ. ВОЗДУХА (ШЛАНГИ) (МОРОЗОУСТОЙЧИВ. СПЕЦИФ-Я)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

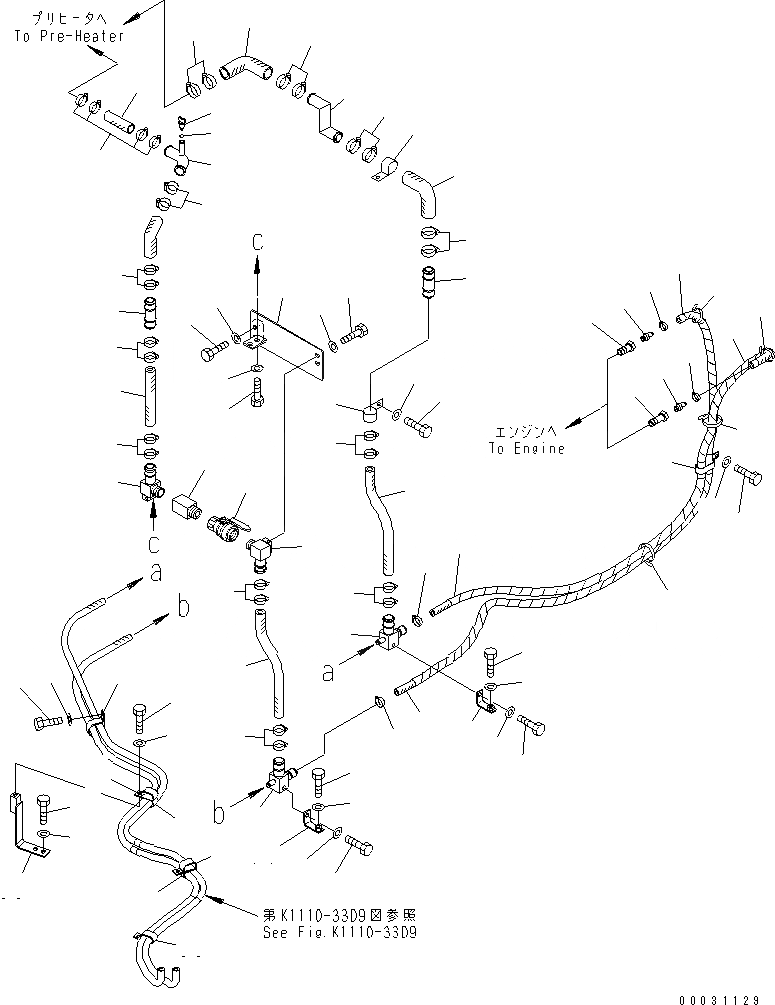

Схема запчастей Komatsu PC300LC-7 - КОНДИЦ. ВОЗДУХА (ШЛАНГИ) (МОРОЗОУСТОЙЧИВ. СПЕЦИФ-Я)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
4
5
5
6
6
6
6
7
8
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
43
44
44
45
46
47
48
49
49
50
51
52
53
53
54
55
56
57
58
59
59
59

Артикул

Название

Примечание

Количество

1

209-988-1280

NIPPLE

2

207-977-7540

NIPPLE

3

113-899-7970

JOINT

4

207-977-7431

HOSE ASS'Y

5

207-977-7441

HOSE ASS'Y

6

07281-00419

CLAMP

7

23T-62-12160

CLIP

8

01010-81020

BOLT

9

01643-31032

WASHER

10

08034-20536

BAND

11

207-977-7470

TEE

12

01010-81240

BOLT

13

01643-31232

WASHER

14

207-62-51270

BRACKET

15

01010-81225

BOLT

16

01643-31232

WASHER

17

07261-13210

HOSE

18

07289-00045

CLAMP

19

207-977-7530

BRACKET

20

01010-81245

BOLT

21

01643-31232

WASHER

22

207-977-7480

ELBOW

23

01010-81025

BOLT

24

01643-31032

WASHER

25

195-01-33740

NIPPLE

26

17M-01-49440

VALVE

27

208-977-6150

ELBOW

28

01010-81025

BOLT

29

01643-31032

WASHER

30

07260-13221

HOSE

31

07289-00045

CLAMP

32

208-977-5350

TUBE

33

206-979-4580

HOSE

34

07289-00045

CLAMP

35

207-977-7560

TUBE

36

07260-13213

HOSE

37

07289-00045

CLAMP

38

205-03-62660

PLUG

39

07000-11007

O-RING

40

206-979-4580

HOSE

41

07289-00045

CLAMP

42

207-977-7550

TUBE

43

07289-00045

CLAMP

44

23T-62-12160

CLIP

45

01010-81220

BOLT

46

01643-31232

WASHER

47

208-977-5350

TUBE

48

07260-13280

HOSE

49

07289-00045

CLAMP

50

207-979-7381

BRACKET

51

01010-81225

BOLT

52

01643-31232

WASHER

53

141-06-11220

CLIP

54

01010-81225

BOLT

55

01643-31232

WASHER

56

21T-06-11950

CLIP

57

01010-81225

BOLT

58

01643-31232

WASHER

59

11Y-09-11160

CLIP

Выбрано товаров: 59
