Запчасти Komatsu PC300LC-6LE FIG. E-A ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА - ОСНОВН. Э/ПРОВОДКА ЭЛЕКТРИКА

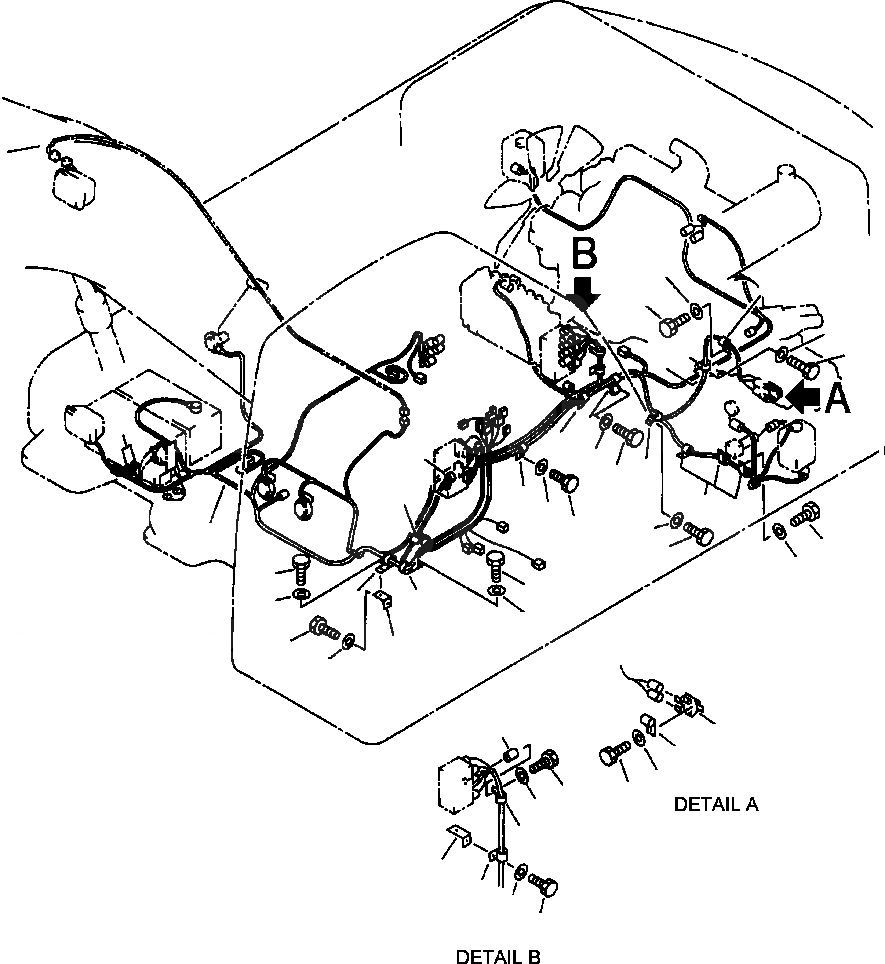

Схема запчастей Komatsu PC300LC-6LE - FIG. E-A ЭЛЕКТР. ЭЛЕКТРОПРОВОДКА - ОСНОВН. Э/ПРОВОДКА ЭЛЕКТРИКА
20
21
19
17
16
15
2
6
6
6
8
12
7
6
6
9
8
7
14
1
13
10
11
31
4
32
3
33
5
34
30
35
27
18
21
20
19
28
29
26
22
23
25
24

Артикул

Название

Примечание

Количество

1

207-06-68131

HARNESS, MAIN

2

20Y-06-15150

FUSE

3

113-899-7950

CLIP

4

01010-81225

BOLT

5

01643-31232

WASHER

6

08036-01814

CLIP

7

01010-81225

BOLT

8

01643-31232

WASHER

9

08036-01414

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

08036-01814

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

08036-00814

CLIP

16

01010-81225

BOLT

17

01643-31232

WASHER

18

20Y-06-21521

BRACKET

19

01010-81020

BOLT

20

01643-31032

WASHER

21

08036-00814

CLIP

22

17M-49-15260

BRACKET

23

04434-51712

CLIP

24

01010-81225

BOLT

25

01643-31232

WASHER

26

08036-01414

CLIP

27

195-979-3570

COLLAR

28

01010-81085

BOLT

29

01643-31032

WASHER

30

17M-49-15260

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

113-899-7950

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

Выбрано товаров: 35
