Запчасти Komatsu PC300LC-6LE FIG. M-A АККУМУЛЯТОРН. ОТСЕК ЧАСТИ КОРПУСА

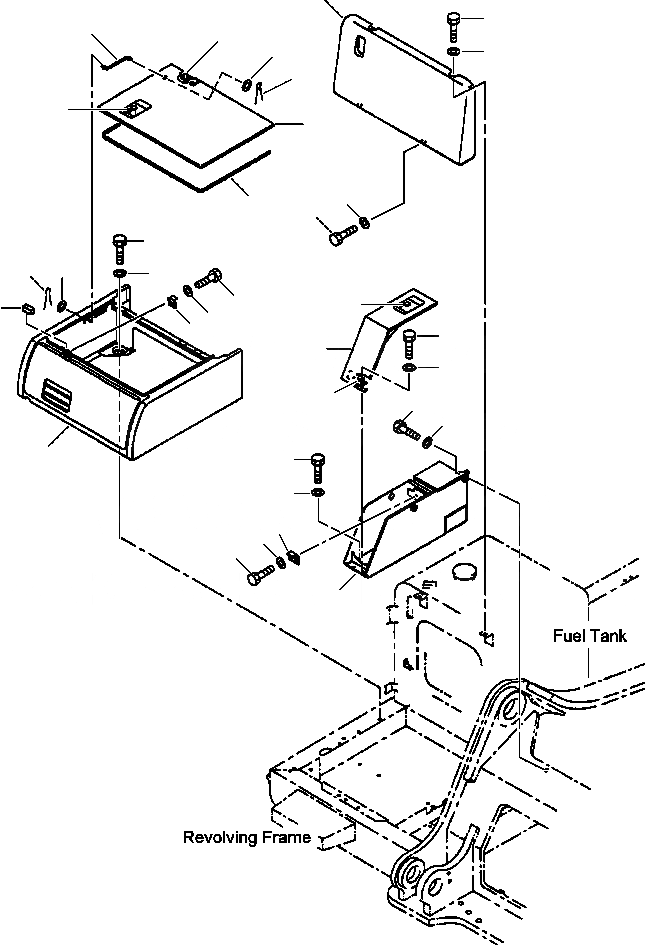

Схема запчастей Komatsu PC300LC-6LE - FIG. M-A АККУМУЛЯТОРН. ОТСЕК ЧАСТИ КОРПУСА
1
2
13
8
15
3
14
9
7
3
16
2
5
14
15
6
11
24
17
12
10
25
22
26
23
19
21
4
20
21
27
29
28
18

Артикул

Название

Примечание

Количество

1

207-54-62313

COVER

2

01010-81230

BOLT

3

01643-31232

WASHER

4

20Y-54-29613

COVER

5

01010-81230

BOLT

6

175-54-34170

WASHER

7

20Y-54-26360

COVER

8

20Y-54-29711

HINGE

9

421-54-11372

LOCK

10

20Y-54-29651

PLATE

11

01010-81225

BOLT

12

01643-31232

WASHER

13

203-54-56630

ROD

14

04050-11612

PIN

15

01643-30623

WASHER

16

20Y-54-29660

SEAL

17

20Y-54-29680

SHEET

18

208-54-61462

CASE

19

01010-81235

BOLT

20

01010-81225

BOLT

21

01643-31232

WASHER

22

207-54-61471

COVER

23

207-54-51381

HINGE

24

421-54-11372

LOCK

25

01010-81020

BOLT

26

01643-31032

WASHER

27

20Y-54-29651

PLATE

28

01010-81230

BOLT

29

01643-31232

WASHER

Выбрано товаров: 29
