Запчасти Komatsu PC300HD-8 H8-A ЛИНИЯ LS(-АКТУАТОР) ГИДРАВЛИКА

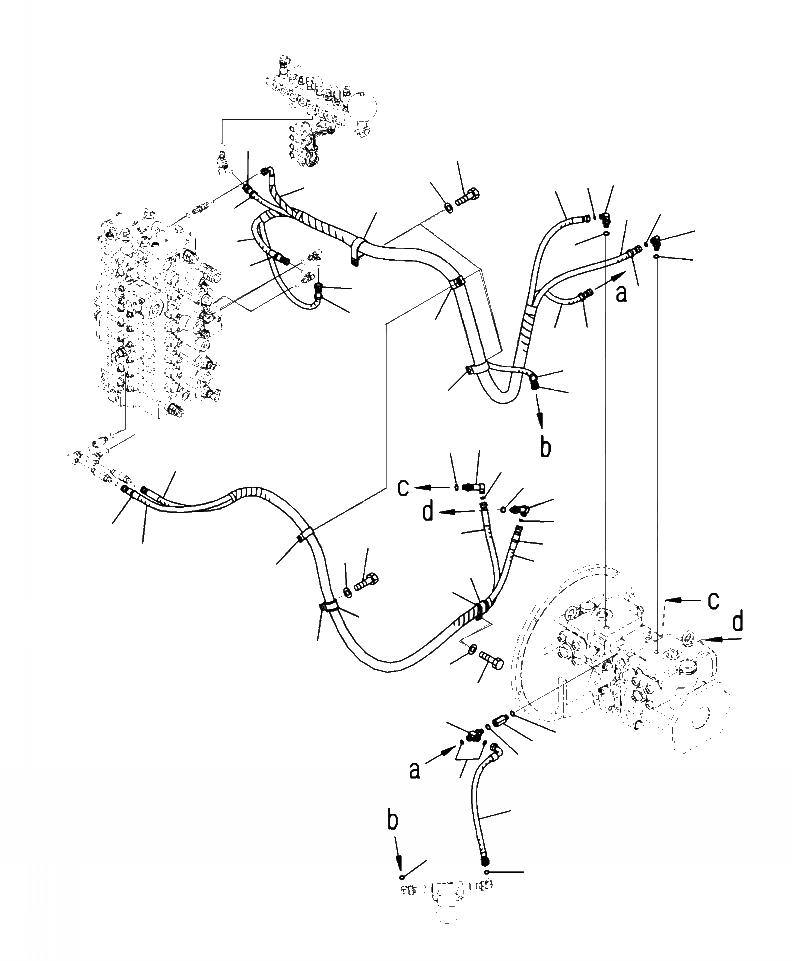

Схема запчастей Komatsu PC300HD-8 - H8-A ЛИНИЯ LS(-АКТУАТОР) ГИДРАВЛИКА
11
23
24
1
2
13
13
22
2
12
16
1
12
3
3
14
11
14
15
25
16
11
15
11
25
4
5
20
6
5
4
6
20
21
18
21
19
20
20
29
17
28
28
29
19
18
10
9
7
9
8
26
27
27

Артикул

Название

Примечание

Количество

1

11Y-62-12160

ELBOW

2

02896-11008

O-RING

3

07002-11423

O-RING

4

11Y-62-12370

ELBOW

5

02896-11008

O-RING

6

07002-11423

O-RING

7

20Y-62-22160

ADAPTER

8

02896-11009

O-RING

9

07002-11423

O-RING

10

21N-64-36680

TEE

11

02760-00321

HOSE

12

207-62-74860

HOSE

13

207-62-74870

HOSE

14

20Y-62-22790

BAND, RED

15

20Y-62-22810

BAND, YELLOW

16

20Y-62-22830

BAND, WHITE

17

04435-51812

CLIP

18

01010-81220

BOLT

19

01643-31232

WASHER

20

207-62-74850

HOSE

21

20Y-62-22790

BAND, RED

22

20Y-62-15951

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

208-06-19170

CLIP

26

207-62-75180

HOSE

27

02896-11009

O-RING

28

198-06-53630

CUSHION

29

04435-52112

CLIP

Выбрано товаров: 29
