H-A ВОЗВРАТН. ЛИНИЯ

Запчасти Komatsu PC300HD-8 H-A ВОЗВРАТН. ЛИНИЯ ГИДРАВЛИКА

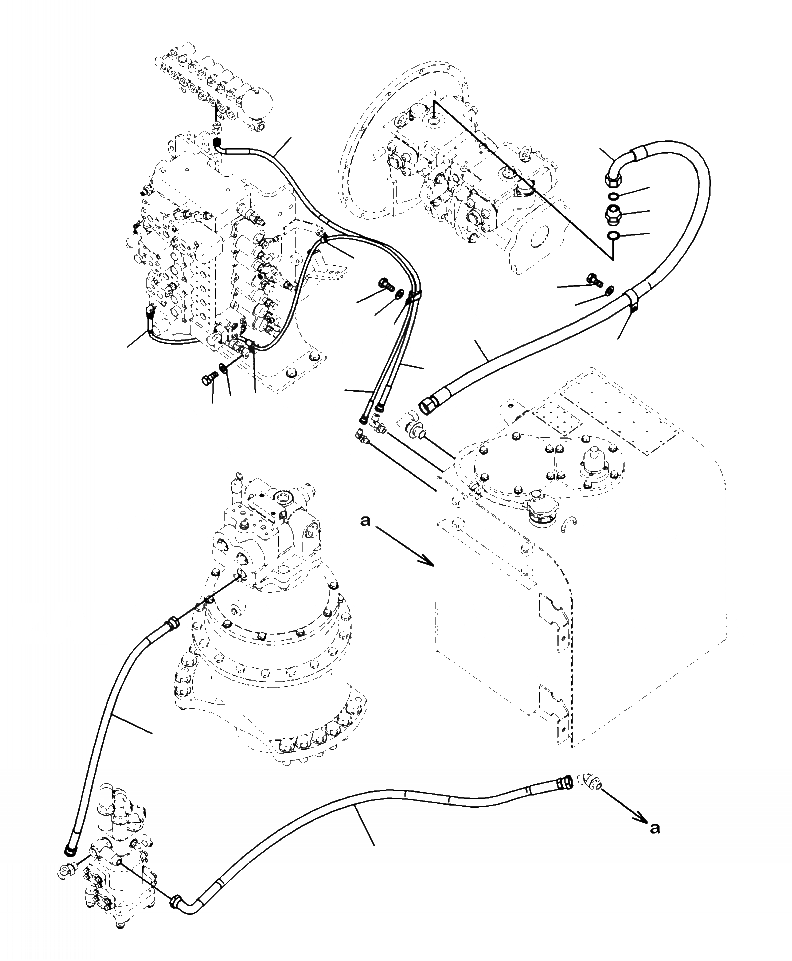

Схема запчастей Komatsu PC300HD-8 - H-A ВОЗВРАТН. ЛИНИЯ ГИДРАВЛИКА
1
2
3
4
9
14
13
15
10
11
12
9
4
3
5
8
7
6
7
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02762-00509

HOSE

2

207-62-74170

HOSE, 1400 MM

3

207-62-74760

HOSE, 2100 MM

4

02763-00415

HOSE

5

04435-51812

CLIP

6

04434-51012

CLIP

7

01010-81220

BOLT

8

01643-31232

WASHER

9

208-62-71390

HOSE, 1750 MM

10

113-899-7950

CLIP

11

01010-81220

BOLT

12

01643-31232

WASHER

13

207-62-72110

UNION

14

207-62-64740

O-RING

15

07002-13334

O-RING
