Запчасти Komatsu PC300HD-7L T-A СТРЕЛА СИСТЕМА СМАЗКИ РАБОЧЕЕ ОБОРУДОВАНИЕ

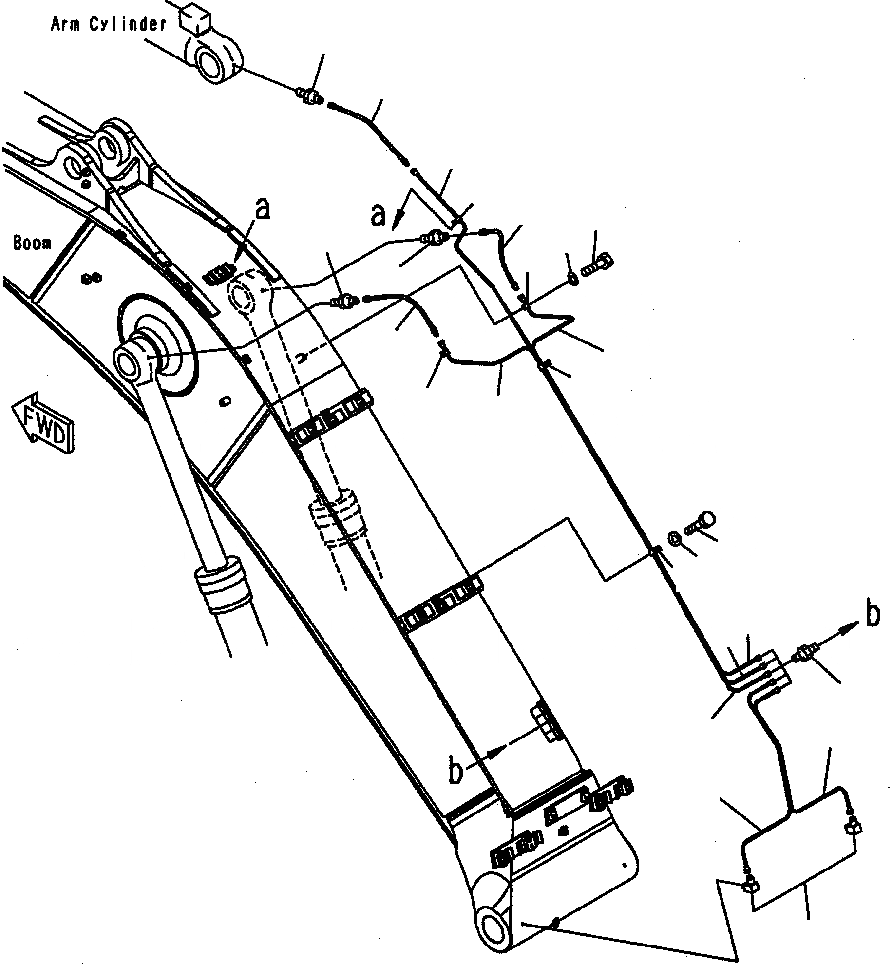

Схема запчастей Komatsu PC300HD-7L - T-A СТРЕЛА СИСТЕМА СМАЗКИ РАБОЧЕЕ ОБОРУДОВАНИЕ
6
5
4
10
5
11
6
12
10
6
5
3
7
10
2
8
9
7
3
4
1
2
15
14
13

Артикул

Название

Примечание

Количество

1

20Y-70-11540

CONNECTOR

2

207-70-77310

TUBE, GREASE BOOM

3

207-70-77320

TUBE, GREASE BOOM

4

207-70-77330

TUBE, GREASE BOOM

5

20Y-70-11520

HOSE, 440 MM

6

205-70-51390

NIPPLE

7

04434-51912

CLIP

8

01010-81220

BOLT

9

01643-51232

WASHER

10

08036-01014

CLIP

11

01010-81220

BOLT

12

01643-31232

WASHER

13

20Y-25-11270

ELBOW

14

207-70-77341

TUBE, GREASE BOOM

15

207-70-77351

TUBE, GREASE BOOM

Выбрано товаров: 15
