Запчасти Komatsu PC300HD-7L H-A ГИДРОЛИНИЯ ВОЗВРАТ. ЛИНИЯ ГИДРАВЛИКА

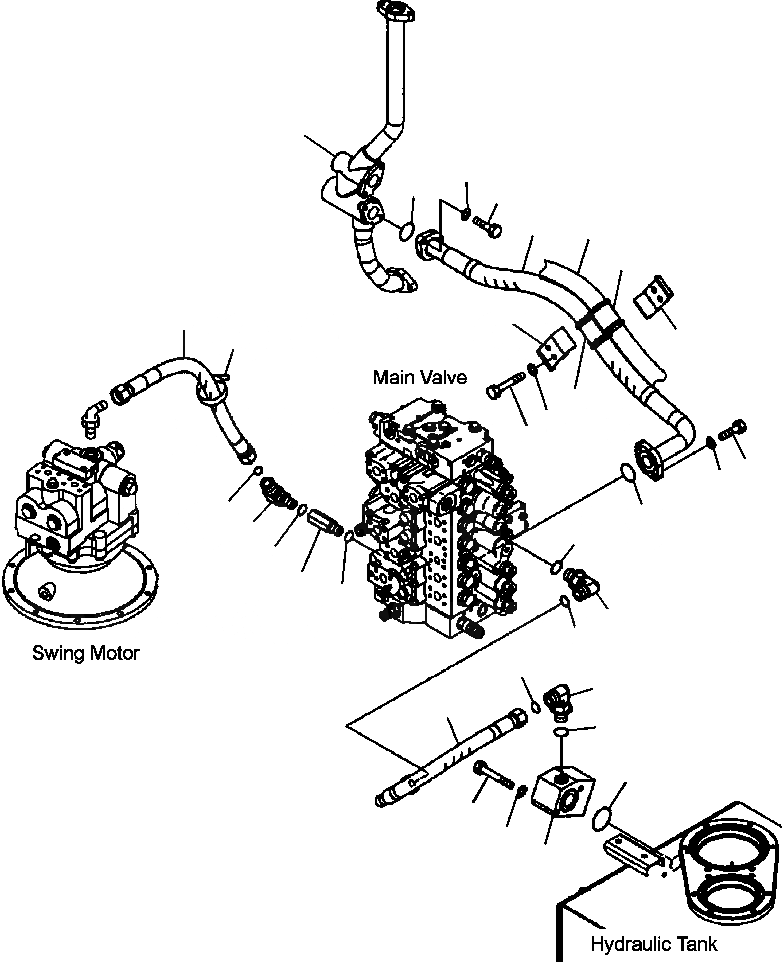

Схема запчастей Komatsu PC300HD-7L - H-A ГИДРОЛИНИЯ ВОЗВРАТ. ЛИНИЯ ГИДРАВЛИКА
25
4
2
3
1
26
6
5
10
24
7
6
9
8
3
4
14
2
13
22
15
11
12
20
21
21
20
23
22
17
18
19
16

Артикул

Название

Примечание

Количество

1

207-62-71480

HOSE, 1010 MM

2

07000-13048

O-RING

3

01010-81240

BOLT

4

01643-31232

WASHER

5

07094-31228

CLAMP

6

07095-01245

CUSHION

7

207-62-71490

CLAMP

8

01010-81270

BOLT

9

01643-31232

WASHER

10

207-62-72770

HOSE, 950 MM

11

230-62-61410

JOINT

12

07002-12434

O-RING

13

207-62-72131

ELBOW

14

207-62-64740

O-RING

15

07002-12434

O-RING

16

207-62-71340

BLOCK

17

07000-12060

O-RING

18

01011-81205

BOLT

19

01643-31232

WASHER

20

21W-62-42640

ELBOW

21

207-62-64740

O-RING

22

07002-13334

O-RING

23

207-62-71390

HOSE, 560 MM

24

08034-20536

BAND

Выбрано товаров: 24
