СТРЕЛА

Запчасти Komatsu PC300HD-5K СТРЕЛА РАБОЧЕЕ ОБОРУДОВАНИЕ (ЭКСКАВАТ.)

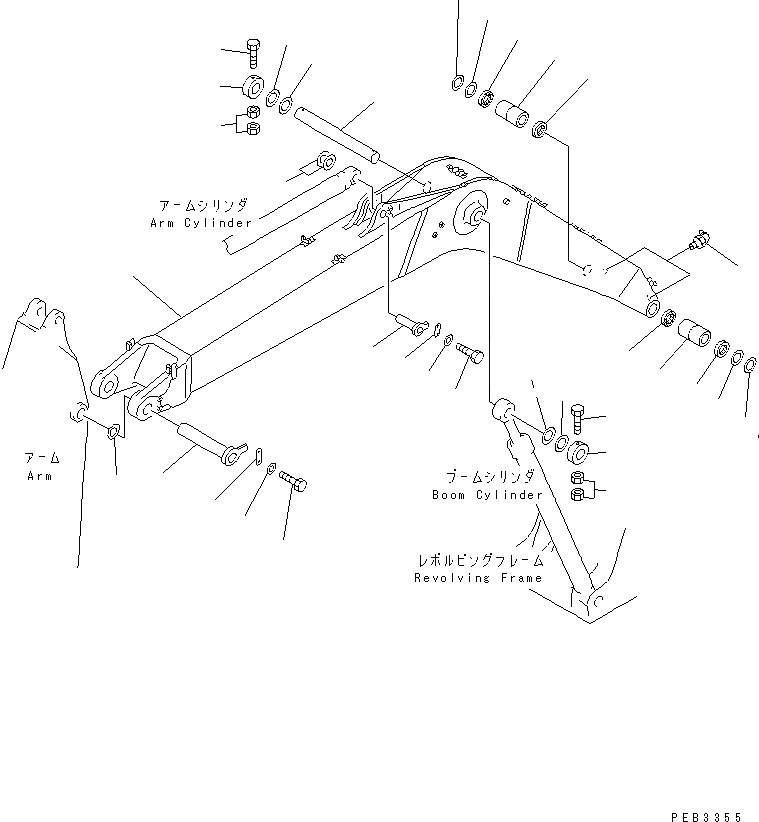

Схема запчастей Komatsu PC300HD-5K - СТРЕЛА РАБОЧЕЕ ОБОРУДОВАНИЕ (ЭКСКАВАТ.)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14A
14A
15
16
16
16A
16A
17
17
18
18
19
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G-1

207-70-X5010

BOOM GROUP

|1

207-70-00203

BOOM ASS'Y

|1

207-70-00202

BOOM ASS'Y

|1

207-70-00201

BOOM ASS'Y

|1

207-70-00200

BOOM ASS'Y

1

BOOM

|1

BOOM

|1

BOOM

|1

BOOM

2

207-70-31222

BUSHING

3

07145-00110

SEAL,DUST

4

07020-00675

FITTING,GREASE

5

207-70-31180

PIN

6

207-70-31230

PLATE

7

01010-51640

BOLT

8

01643-31645

WASHER

9

207-70-31190

PIN

10

205-70-66580

PLATE

11

01010-51235

BOLT

12

01643-31232

WASHER

G-2

207-70-X1020

PARTS GROUP,INDIVIDUALLY FORWARDING

13

07145-00110

SEAL,DUST

14

207-70-31290

SPACER¤ 0.8MM

|14

207-70-31290

SPACER¤ 0.8MM

14A

207-70-51310

SPACER¤ 1.5MM

15

207-70-31172

PIN

16

207-70-31340

SPACER¤ 0.8MM

|16

207-70-31340

SPACER¤ 0.8MM

16A

207-70-51320

SPACER¤ 1.5MM,1.5MM

17

207-70-31242

PLATE

18

207-70-13340

BOLT

19

01580-12419

NUT

20

207-70-11360

SPACER¤ 1.0MM

21

207-70-11340

SPACER¤ 0.8MM
