Запчасти Komatsu PC300-8M0 СТРЕЛА (СМАЗЫВАЮЩ. ЛИНИЯ)(100 ЧАСОВ)(MM)(STD) T

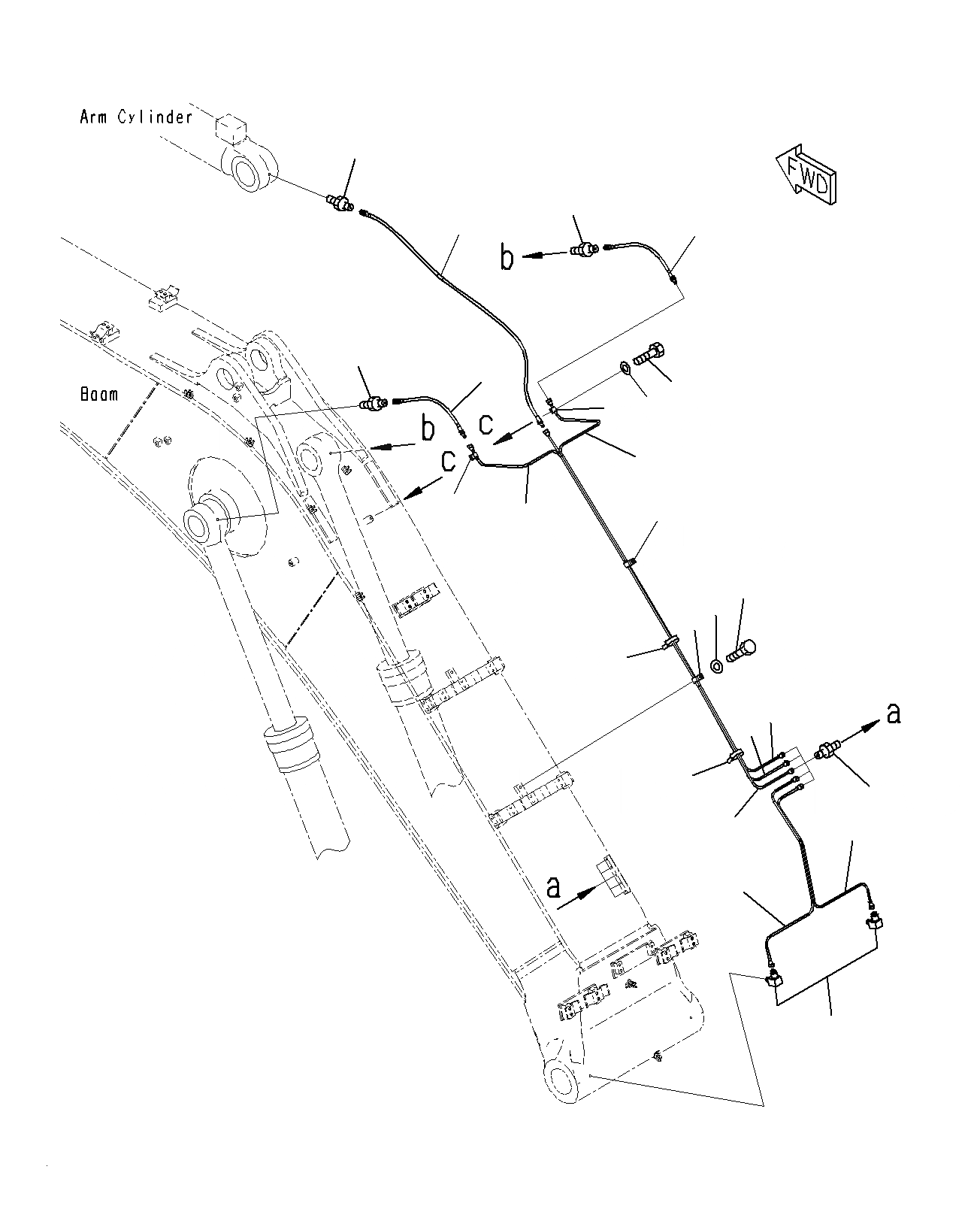

Схема запчастей Komatsu PC300-8M0 - СТРЕЛА (СМАЗЫВАЮЩ. ЛИНИЯ)(100 ЧАСОВ)(MM)(STD) T
7
7
6
5
7
5
12
11
13
3
11
8
2
9
10
8
17
3
4
17
1
2
16
15
14

Артикул

Название

Примечание

Количество

1

20Y-70-11540

CONNECTOR

2

207-70-78220

TUBE

3

207-70-78230

TUBE

4

207-70-78210

TUBE

5

20Y-70-11520

HOSE

6

207-70-78260

HOSE

7

205-70-51390

NIPPLE

8

04434-51912

CLIP

9

01010-81220

BOLT

10

01643-31232

WASHER

11

04434-50812

CLIP

12

01010-81220

BOLT

13

01643-31232

WASHER

14

20Y-25-11270

ELBOW

15

207-70-77341

TUBE

16

207-70-77351

TUBE

17

08034-20519

BAND

Выбрано товаров: 17
