Запчасти Komatsu PC300-8 LS ТРУБЫ (№-) LS ТРУБЫ

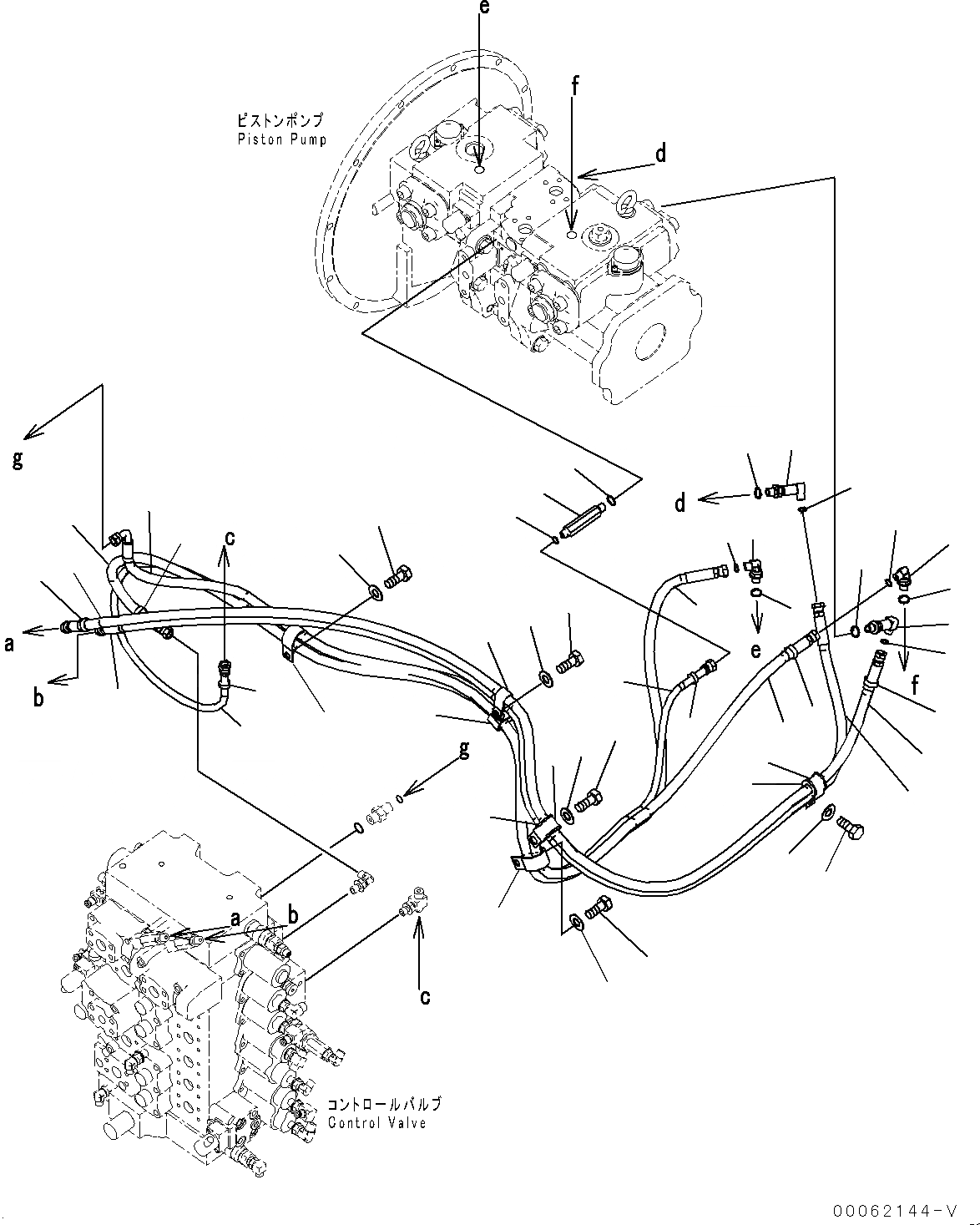

Схема запчастей Komatsu PC300-8 - LS ТРУБЫ (№-) LS ТРУБЫ
12
24
24
23
23
1
3
2
1
3
2
7
10
10
16
15
20
20
20
17
10
10
17
16
15
21
21
21
22
22
22
13
13
14
14
9
8
11
11
18
18
19
19
4
5
6
4
5
6

Артикул

Название

Примечание

Количество

1

11Y-62-12160

Elbow

2

02896-11008

O-ring

3

07002-11423

O-ring

4

11Y-62-12370

Elbow

5

02896-11008

O-ring

6

07002-11423

O-ring

7

207-62-71531

Union

8

02896-11008

O-ring

9

07002-11423

O-ring

10

207-62-74851

Hose

10

207-62-74850

Hose

11

20Y-62-22790

Band, Red

12

04435-51812

Clip

13

01010-81220

Bolt

14

01643-31232

Washer

15

02760-00227

Hose, Face Seal Type

16

207-62-74861

Hose

16

207-62-74860

Hose

17

207-62-74871

Hose

17

207-62-74870

Hose

18

20Y-62-22790

Band, Red

19

20Y-62-22810

Band, Yellow

20

113-899-7950

Clip

20

20Y-62-15951

Clip

21

01010-81225

Bolt

22

01643-31232

Washer

23

198-06-53630

Cushion

24

04435-52112

Clip

Выбрано товаров: 28
